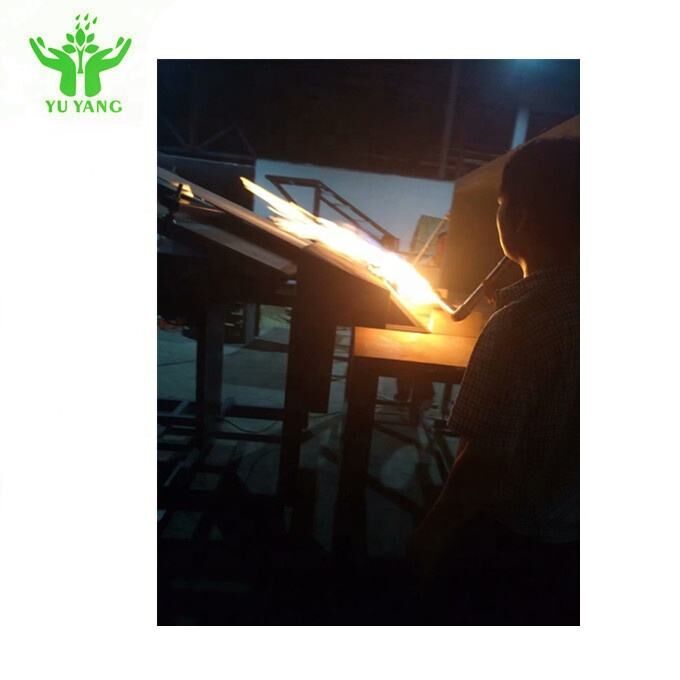

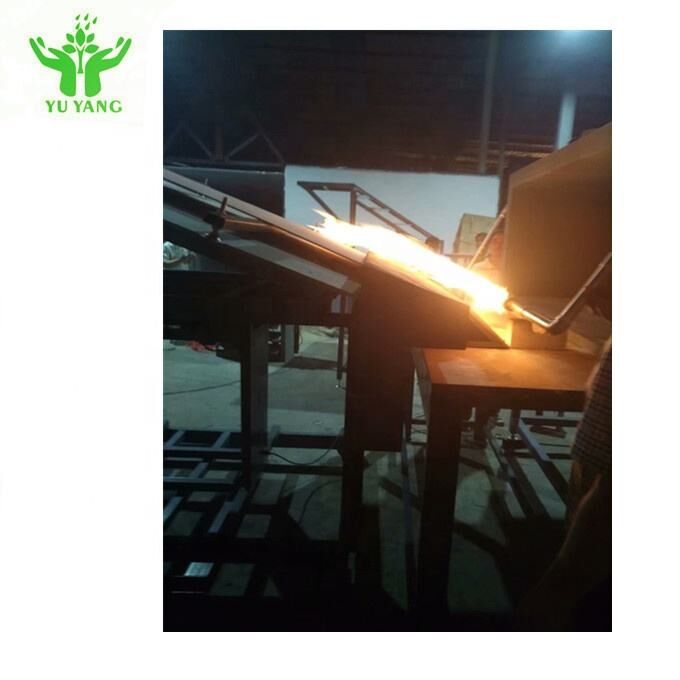

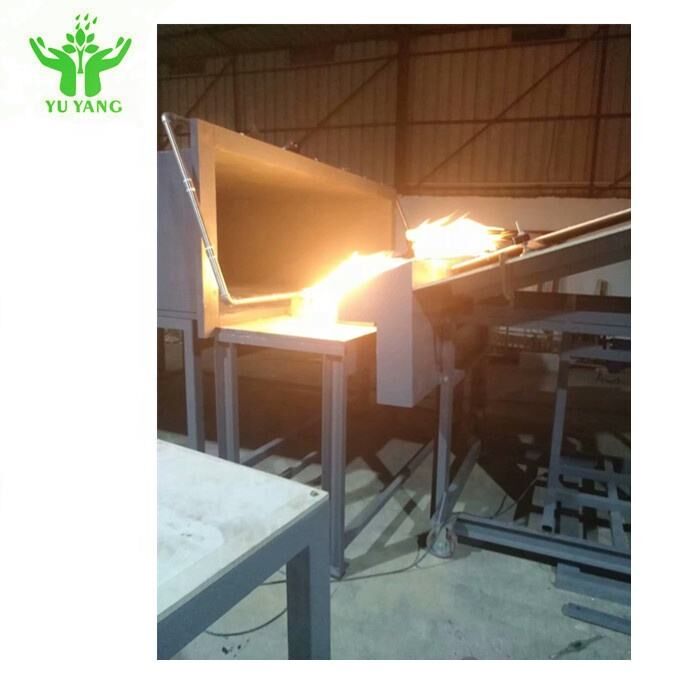

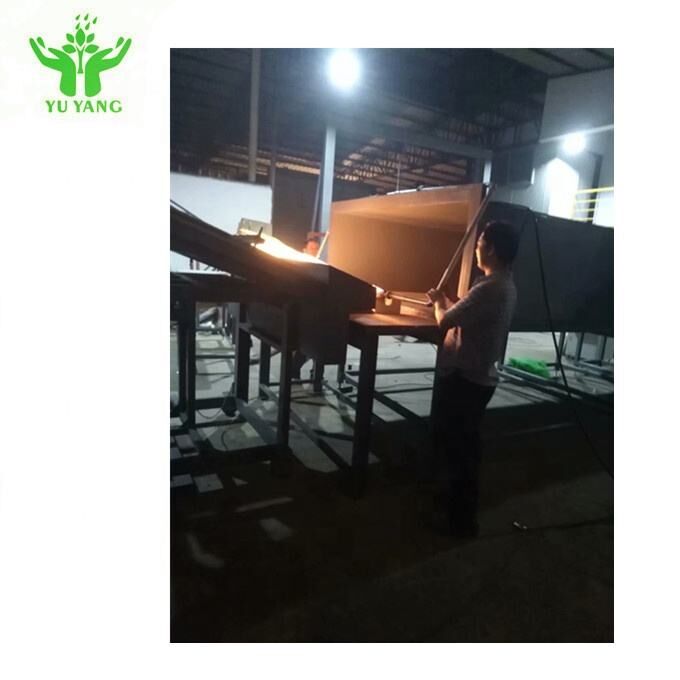

화재 시험 장비 태양 전지 화염 확산 및 연소 브랜드 테스터 기계

태양 전지 화염 확산 및 연소 브랜드 시험기는 UL 1730 및 IEC 61730-2 표준을 기반으로 설계 및 개발되었습니다. 이 장비는 실제 조건을 시뮬레이션하여 지붕 구성 요소의 내화 성능을 평가하고 A(1.82m), B(2.4m), C(3.9m) 레벨에서 시료를 평가합니다. 또한 태양광 구성 요소의 난연 성능을 테스트하는 데 사용됩니다.

• UL 1730: 다가구 주택 및 호텔/모텔 객실의 개별 생활 유닛용 연기 감지기 모니터 및 액세서리
• UL 790: 지붕 덮개 화재 시험을 위한 표준 시험 방법
• IEC 61730-2 부록 A: 화재 시험, 화염 확산 및 연소 브랜드 시험
• ASTM E 108-04: 지붕 덮개 화재 시험을 위한 표준 시험 방법
• KS C IEC 61730-2 부록 A: 내화 시험, 화염 확산 및 연소 브랜드 시험

• 합판 지붕 덮개 재료: 시험 시료 설치용 1,300(W) × 1,000(D) × 120(H) mm
• 패널 템퍼링을 중지하기 위해 시험 끝에 설치된 불연성 시험 보드
• 조절 가능한 시험 각도를 가진 스테인리스 스틸 팬 제어 보드: 1,440(L) × 940(H) mm
• 내식성 강철 메인 프레임 브래킷: 1,020(L) × 1,000(D) × 1,473(H) mm
• 처마 및 코니스를 시뮬레이션하는 불연성 플레이트 어셈블리: 330(W) × 2,130(D) × 584(H) mm
• 공기 흐름 속도: 풍속계 모니터링으로 19 ± 8 km/h (5.5 m/sec)
• 외부 공기 추출을 위한 별도의 환기 파이프
• 공기 덕트의 벌집 필터 및 가스 입구 가이드 베인
• 공기 흐름 방향 제어를 위한 경사 조절 패널이 있는 환기 덕트
• 안정적인 공기 흐름을 보장하는 스테인리스 스틸 가이드 플레이트
• 스테인리스 스틸 덕트 재료: 2,130(W) × 762(H) × 3,000(L) mm
• 역 시스템 및 최소 300m³/min의 유량을 갖춘 220V, 50Hz 3상 팬
• 무한 가변 속도 인버터(0-100% 조절 가능)
• 간헐적 화재, 화염 확산 및 비산 화재용 가스 버너: 1.12m 길이, 12.7mm × 0.91m 슬릿
• 22,000 Btu/min (387 kWh) 용량의 고정밀 가스 제어 밸브
• 58.7mm 시험 888 ± 28°C의 상단 버너 열전대
• 1.8kVp 점화 전극이 있는 자동 점화 시스템
• 고정밀 압력 게이지가 있는 온도 제어 시스템
• 회전 가능한 팔레트가 있는 금속 메쉬 지지 재료

• LabView 소프트웨어 및 10.2" LCD 화면이 있는 컴퓨터 제어 시스템
• NI 데이터 수집 카드가 있는 데이터 수집 시스템
• 시스템 구성 요소에는 16비트 열전대 입력 모듈, 16비트 A/D 변환 입력 모듈, 데이터 입력/출력 모듈, 12비트 A/D 변환 출력 모듈, 4 및 8 슬롯 백플레인, LabView 모듈 및 이더넷 네트워크 모듈이 포함됩니다.
• 880 ± 10°C 온도를 유지하는 가스 버너가 있는 브랜드 시험 시스템

• 화염 또는 빛나는 입자에서 시험 데크에서 날아간 지붕 덮개 재료의 모든 부분
• 재료의 미끄러짐, 분할 또는 곡선으로 인한 지붕 데크 개구부
• 화재 안전 등급:
  • A등급: 화염 확산 범위 1.82m
  • B등급: 화염 확산 범위 2.4m
  • C등급: 화염 확산 범위 3.9m

• 화염 또는 낙하하는 시험 데크에서 날아간 모든 부품 또는 구성 요소
• 지붕 구조 구성 요소에서 발광 입자의 소실
• 구성 요소 또는 패널의 지속적인 연소
