Name: 프로그래밍 가능한 온도-습도 시험실 ∙ 80L/150L/1000L 크기의 사용자 지정
Brand: DONGGUAN YUYANG INSTRUMENT CO., LTD
SKU: PT-402W
Price: 3,350.00 USD
Availability: InStock

집 > 상품 > 환경 테스트 챔버 >

프로그래밍 가능한 온도-습도 시험실 ∙ 80L/150L/1000L 크기의 사용자 지정

프로그램 가능한 온도 습도 테스트 챔버

사용자 정의 크기의 환경 테스트 챔버

80L 150L 1000L 시험실

모델 번호:

PT-402W

저희와 연락

인용문을 요구하세요

프로그래밍 가능한 온도-습도 시험실 ∙ 80L/150L/1000L 크기의 사용자 지정

제품 세부 정보

유형:

테스트 장비

정확성:

± 0.01 ° C

습도 불변성:

±2.0%RH

습도 정도:

상대습도 10%-98%

힘:

전자

전압:

220 v

외부 크기:

1050MM*1750MM*1080MM(W* H* D)

내부 크기:

500MM*600MM*500MM (W* H* D)

강조하다:

프로그램 가능한 온도 습도 테스트 챔버

사용자 정의 크기의 환경 테스트 챔버

80L 150L 1000L 시험실

지불 및 배송 조건

최소 주문 수량

단품

가격

3200$-3500$

지불 조건

티/티

공급 능력

4~10세트(20일)

CE 인증 프로그래밍 가능한 터치 스크린 염수 분무 부식 시험 챔버 (배터리용, 시험용, 220V, 1년 보증)

가장 좋은 가격 을 구하라

프로그래밍 가능한 온도-습도 시험실 ∙ 80L/150L/1000L 크기의 사용자 지정

가장 좋은 가격 을 구하라

소금 스프레이 부패 테스트 챔버 이동 생산을위한 소금 스프레이 테스트 기계

가장 좋은 가격 을 구하라

220v 전압 전류 전력 모니터 전력 요인 주파수 에너지 미터와 비투미누스 재료의 UV 노화 시험 램프

가장 좋은 가격 을 구하라

저희와 연락

8618938165008

sales11@yuyangtest.com

86-769-26622869

지금 연락하세요

제품 설명

프로그래밍 가능한 온도-습도 시험실 ∙ 80L/150L/1000L 크기의 사용자 지정

온도 습도 기후 시험실 시리즈

우리의 온도 습도 기후 시험 챔버 시리즈는 A-G 온도 등급과 7 다재다능한 모델 (80L / 100L / 150L / 225L / 408L / 800L / 1000L) 을 제공합니다.터치 스크린 컨트롤러를 포함한 주요 구성 요소를 보여주는 자세한 다이어그램으로 보완됩니다., SUS304 스테인레스 스틸 내부 탱크, 공기 냉각 시스템 및 안전 보호 모듈과 함께 정확한 차원 사양 (예를 들어, 80L: 40 × 50 × 40cm 내부 탱크; 1000L:100 × 100 × 100cm 내부 탱크) 를 통해 빠른 제품 평가를 수행합니다..

재료의 열, 추위, 건조 및 습도 저항성을 평가하기 위해 설계된 이 챔버는 전자, 자동차, 플라스틱, 금속 및 포장 산업에 필수적입니다.연구 기관그것은 전자 부품, 자동차 센서, 고무 밀폐 및 포장 재료의 신뢰성을 검증하기 위해 장기 사용, 운송,또는 저장 제품 업계의 품질 표준을 충족 보장.

국제 시험 기준 (ISO/ASTM 준수) 을 준수하여, 방은 예외적인 성능을 제공합니다: 온도는 +25°C (그라드 A) 에서 -70°C (그라드 G) 에서 150°C까지,습도는 20%~98%RH (특별 요구 사항에 따라 5%~98%RH로 사용자 정의 할 수 있습니다)±0.5°C의 온도 변동, ±2.0%RH의 습도 변동, 균일 분포 (±1.0°C/±3.0%RH) 에서 정밀한 조절을 달성합니다.중요 품질 평가에 대한 정확하고 반복 가능한 테스트 데이터를 보장합니다..

주요 장점

지속가능한 건축:SUS304 스테인레스 스틸 내부 탱크와 바디는 진열에 저항하며, 고밀도 열 저항성 거품 단열은 에너지 손실을 최소화합니다.
안정적인 냉각:프랑스의 Tecumseh 압축기 ( -20°C에 단 단계, -50°C ~ -70°C에 2 단계) 는 공기 냉각 시스템과 결합하여 3°C/min 가열 및 1°C/min 냉각 (선택적으로 5~10°C/min 급속 냉각) 을 가능하게 한다.

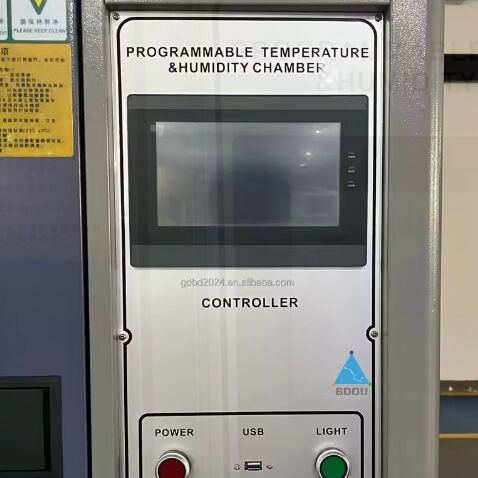

지능형 조작:직관적인 터치 스크린은 간단한 프로그램 편집, 매개 변수 설정 및 실시간 데이터 표시를 지원하며 테스트 추적성을 위해 데이터 로깅이 내장되어 있습니다.
전체적인 안전성:안전 장치 없는 스위치, 압축기 과부하 보호, 냉각기 고/저압 보호 장치, 과온/ 습도 경보 장치 및 장비 손상을 방지하기 위한 고장 경보 시스템
실용적인 설계:표준 액세서리 (보기 창, 50mm 시험 구멍, PL 램프, 조절 가능한 파티션) 및 듀얼 전력 옵션 (1Φ220VAC / 3Φ380VAC) 은 다양한 테스트 요구 사항에 적응합니다.

이 시리즈는 정확성, 내구성, 그리고 유연성을 결합합니다.엄격한 환경 신뢰성 테스트를 통해 제품 품질과 시장 경쟁력을 향상시키고자 하는 기업에 대한 신뢰할 수 있는 솔루션으로.
