ASTM E648 바닥 복사 열 플럭스 시험 장치

이 시험 방법은 시험 챔버 내에서 등급별 복사열 환경에서 화염 점화원을 노출시킨 수평으로 장착된 바닥재 시스템의 임계 복사 플럭스를 측정합니다. 또한 노출된 다락방 바닥 셀룰로오스 단열재의 임계 복사 플럭스를 측정할 수도 있습니다.

섬유 카펫, 연목, 목재, 고무 및 플라스틱 바닥재, 바닥판 스프레이 재료를 포함한 모든 유형의 바닥재에 적합합니다. 이 장치는 기질, 뒷면 재료 또는 시험 결과에 영향을 미칠 수 있는 모든 수정 사항을 포함하여 바닥재 시스템의 연소 성능을 평가합니다.

• GB/T 11785: 바닥재 연소 성능 측정 - 복사열원
• ISO 9239-1:2002: 바닥재 연소 성능 파트 1 - 복사열 자원을 사용하여 결정된 연소 성능
• ASTM E648: 복사열을 이용한 바닥재 시스템의 임계 복사 플럭스에 대한 표준 시험 방법

• 전원 공급 장치: AC 220V, 50HZ
• 총 전력: 2KW
• 타이머 정확도: < 1s/h
• 열 플럭스 측정 범위: (0-15) Kw/m²
• 열 플럭스 미터 정확도: ± 0.2Kw/m² (<± 3%)
• 열 복사 온도 범위: 400-600℃, 정확도 ±0.5℃
• 흑체 온도 오차: ±5℃
• 배기 속도: (2.5 ± 0.2) m/s
• 배기 용량: (39-85) m³/min

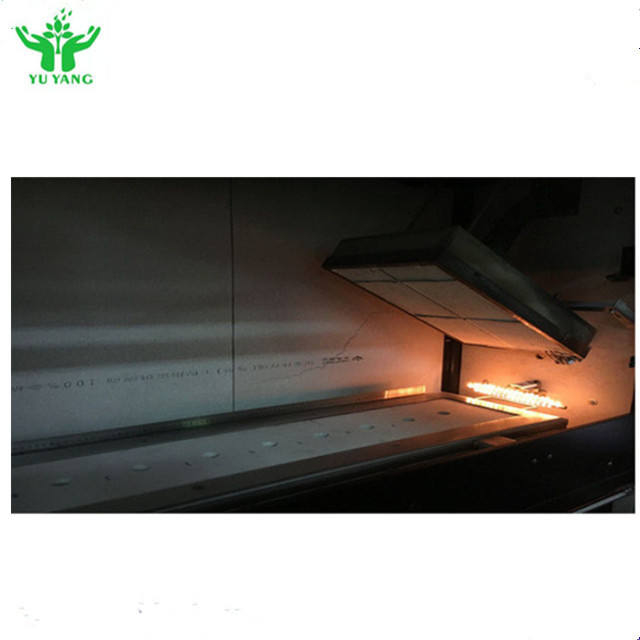

• 다공성 내화 복사 패널: 300mm * 450mm, ~900℃ 가능
• 열전대: K 직경 스테인리스 스틸 피복 열전대 3.2mm
• 열 플럭스 분포 요구 사항:
  • 200mm: (9.1 ± 0.4) KW/m²
  • 400mm: (5.0 ± 0.4) KW/m²
  • 600mm: (2.4 ± 0.2) KW/m²
• 연소 가스: 프로판 (고객 제공)
• 연소 가스 유량: (0.026 ± 0.002) L/S
• 연소 버너: 외경 10mm, 내경 6mm, 0.7mm 구멍 35개
• 화염 높이: 60-120mm 조절 가능
• 점화 시스템: 고전압 전자 점화
• 배기 시스템: 강력한 배기 팬이 시험 후 자동으로 활성화됨

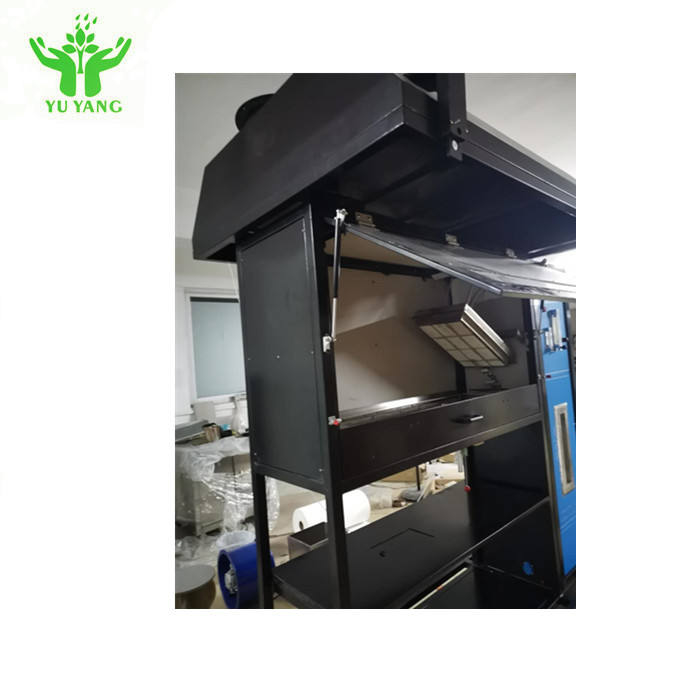

• 연소 챔버와 제어 상자로 구성
• 연소 챔버 치수: 1420 * 1200 * 2300mm
• 전체 치수: 2530 * 1270 * 2700mm (전기 캐비닛 포함)
• 재료: 고품질 304 스테인리스 스틸 (1.2mm 두께), CNC 가공
• 토치: 304 스테인리스 스틸, GB/T11785 표준을 완벽하게 준수
• 기타 구성 요소: 부식 방지를 위한 두꺼운 도금 처리된 304 스테인리스 스틸 또는 A3 재료

• Windows XP 운영 체제를 사용하는 컴퓨터 제어 시스템
• 컴퓨터 및 프린터 포함
• 곡선 출력 기능이 있는 빛 투과율 측정 소프트웨어
• 안전 기능: 전원 과부하 보호, 단락 보호, 제어 루프 과부하 보호
