원래 장소:
중국
브랜드 이름:
YUYANG
인증:
IEC60695
모델 번호:
YYF059

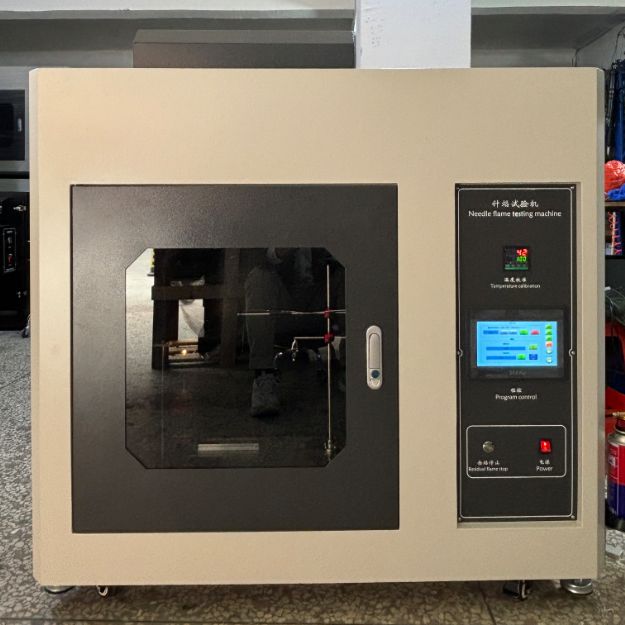

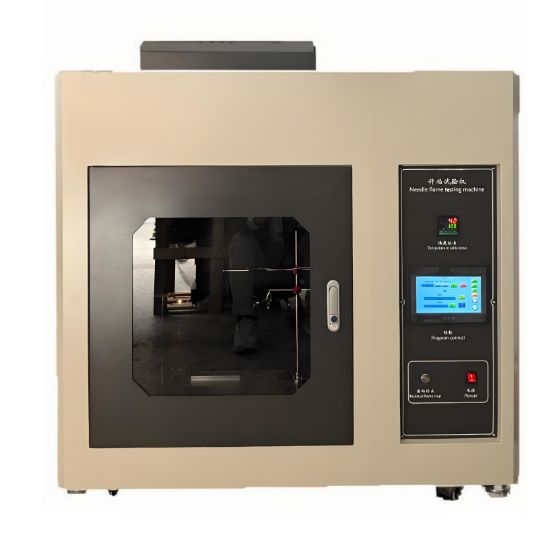

IEC 60695 바늘 화염 연소 시험기
설명:
화염 시험 장비는 IEC60695-2-2 1991 (두 번째 판), GB5169 및 IEC60695-2-2 (1994년 3월)의 첫 번째 수정안에 명시된 시뮬레이션 테스트 항목입니다.바늘 화염 시험 장치는 지정된 크기(Φ0.9mm)의 바늘 버너와 특정 가스(부탄 또는 프로판)를 사용합니다. 연소를 위해 45° 각도로 시험 시료에 향합니다. 장비 내부 고장 조건으로 인한 작은 화염의 점화 위험은 시료와 점화 쿠션 층의 점화 여부, 점화 지속 시간 및 연소 길이를 기준으로 평가됩니다.
화염 시험 장치는 조명, 저전압 전기 제품, 가정용품, 공작 기계 전기, 모터, 전동 공구, 전자 계측기, 전기 계측기, 정보 기술 장비, 전기 서비스 장비, 전기 커넥터 및 보조 부품을 포함하여 전기 및 전자 장비 및 해당 구성 요소의 연구, 생산 및 품질 검사에 적합합니다. 또한 절연 재료, 엔지니어링 플라스틱 또는 기타 고체 가연성 재료 산업에도 적용됩니다.
매개변수:
|

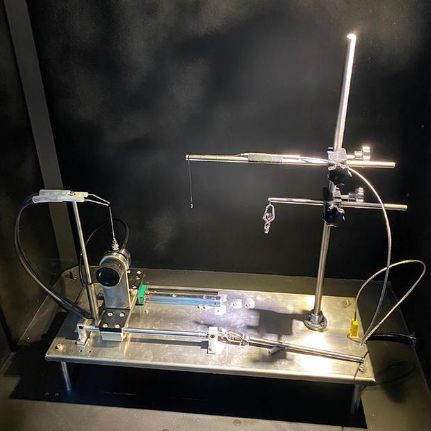

바늘 버너 |
스테인리스 스틸, 내부 구멍 Φ 0.5mm ± 0.1mm, 외부 직경 Φ 0.9mm, 길이 Φ 35mm |
|
버너 각도 |
수직(화염 높이 조정 및 측정 시) 및 45도로 기울일 수 있음° (테스트 중) |
|
점화 침대 층 |
두께는 10mm 이상이며, 흰 소나무 판은 12g /m 2 ~ 30g /m 2의 표준 실크 종이로 덮여 있으며, 화염 적용 지점으로부터의 거리는 200mm ± 5mm |
|
가스 차단 |
95%, 부탄 가스(기준 가스) |
|
가스 화염 온도 구배 |
100℃±2℃ ~ 700℃±³℃ (실온 ~ 999℃), 23.5s±1.0s (1s ~ 99.99s) |
|
화염 높이 |
12mm ± 1mm (조절 가능) |
|
점화 시간 |
5s,10s,20s,30s,60s,120s-1 +0s (1s ~ 999.9s 디지털 디스플레이 사전 설정) |
|
화염 유지 시간 |
1s ~ 99.99s (디지털 디스플레이, 수동 일시 중지 및 디지털 디스플레이 유지 가능) |
|
실험 공간 |
≥0.5m3, 배경 검정색 |
|
Outline dimension |
길이 1000mm x 너비 650mm x 높이 1140mm, 배기구 Φ 115mm; |
테스트 작동 단계:
1. 샘플 클램핑: 표준 요구 사항에 따라 샘플을 클램핑하고 고정 장치에 장착된 샘플의 높이를 조정합니다.
2. 화염 조절: "가스 열기" (자동 점화) 버튼을 눌러 가스원을 열고 유량계 밸브를 열고 화염 높이 표시기를 연소 시트 상단에 놓고 유량계 밸브를 조정하여 표준 화염 높이(12mm±1)을 얻습니다.
3. 이 기계에는 화염 강도 검증 장치가 장착되어 있습니다. 사용 방법은 다음과 같습니다. 먼저 온도 측정 구리를 운반하는 열전대 와이어를 바늘 바로 위에 놓습니다. 그런 다음 '가스 시작(자동 점화)' 버튼을 눌러 온도 보정을 시작합니다. 버튼을 누르고 화염이 안정되면 온도 프로브를 버너의 점화 지점 위에 놓고 온도계와 타이머를 동시에 모니터링합니다. 온도가 100℃에 도달하면 타이머가 자동으로 시작됩니다. 온도가 700℃에 도달하면 타이머가 자동으로 멈춥니다. 타이머의 시간이 23.5S±1.0S인지 확인합니다. (표준 요구 사항: 23.5S±1.0S).
4. 각도 조정: 화면을 클릭하여 시작하면(원점에서 클릭해야 함) 자동으로 제한 제품의 하단까지 열려 45도를 형성합니다.
5. 화염 점화. "화재 공급 시간"을 설정하고 샘플 및 버너의 위치를 조정합니다.
테스트를 시작합니다. 버너는 자동으로 오른쪽으로 이동하여 제자리에 있으면 샘플에 열을 공급하기 시작합니다.
