AC220V 160kPa 전선 케이블 인화성 테스트 챔버

UL1581 200W 전선과 케이블은 장비 0-160kPa를 시험하여 타오릅니다

기술 :

불꽃 테스트 챔버가 익숙한 UL1581 전선과 케이블은 과열과 과전류와 같은 이상 조건 하에 절연층의 난연제 성능을 테스트합니다.이 분파는 UL1581 분파 1080.1~1080.14에 따라 엄밀하게 제조되고 완전히 장비가 아름다운 외양, 합리적 내부 구조물, 단순하고 빠른 운영, 정확한 시험을 가지는다는 것을 VW-1 불꽃 시험 표준을 충족시키고, UL1581.The의 FT-1과 FT-2에 적용할 수 있는 광저우 마이화 UL Co., Ltd．에 의해 승인받을 것입니다. 그것은 넓게 전선과 케이블 제조사들, 대학, 대학과 상품 검사 학과에 의해 사용됩니다.

장비는 테스트 파트와 제어부분으로 구성되고, 현장 설치와 위임을 위해 편리한 집적 설계를 채택합니다.제어 시스템은 대단히 자동화되고, 자동 점화의 기능을 가지고 있습니다.온도와 시간의 실 시간 디스플레이, 편리한 관찰과 기록하는, 안정적이고 믿을 만한 사용.

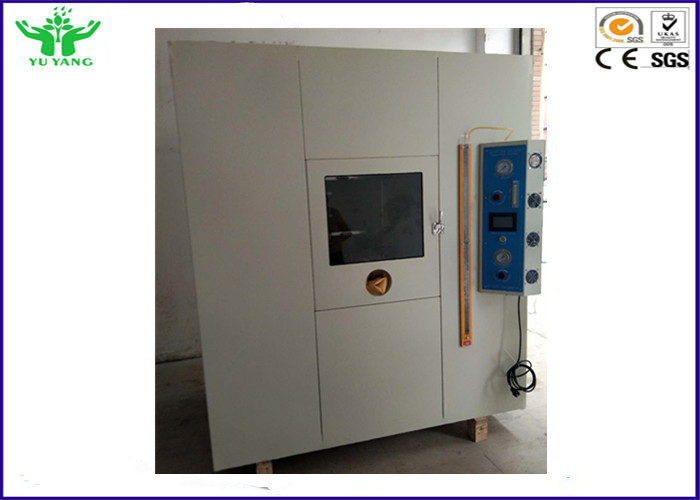

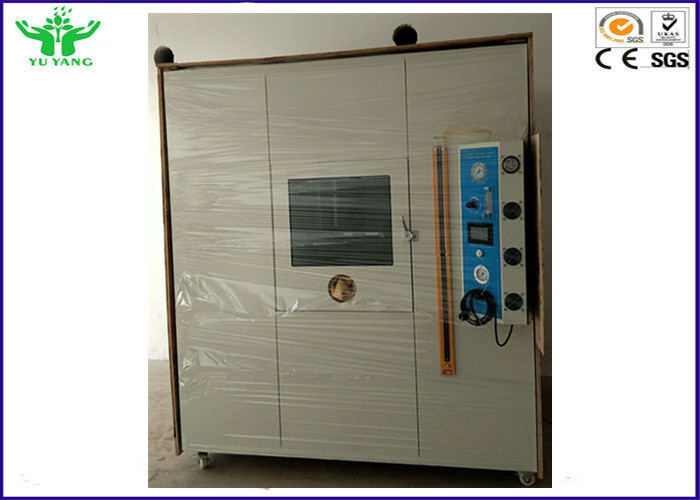

챔버 몸체의 뒤는 강한 배출 공기 배기 계통을 갖추고 있습니다. 시험이 완료된 후, 그것은 제시간에 밖에 배출 가스를 방출하기 위해 급기장치로 동시에 열립니다. 챔버 몸체의 앞은 실험자의 시험 과정과 운영의 관찰을 위해 편리한 봉인한 거친 유리 윈도우와 작동 윈도우를 갖추고 있습니다.

주요 기술적인 매개 변수 :

시험 지침 :

1.FT1 연소 식별 시험에 대한 샘플 제공 :

455 밀리미터 장기간에 대한 한 샘플은 끝난 전선과 케이블 또는 후렉시블 코드로부터 잡힙니다.

2. FT1 연소 식별 시험의 시공 방법 :

2.1. 위에서 말한 샘플 제공에서 관련된 조항에 따라 샘플로 준비하고 그들을 취급하세요.

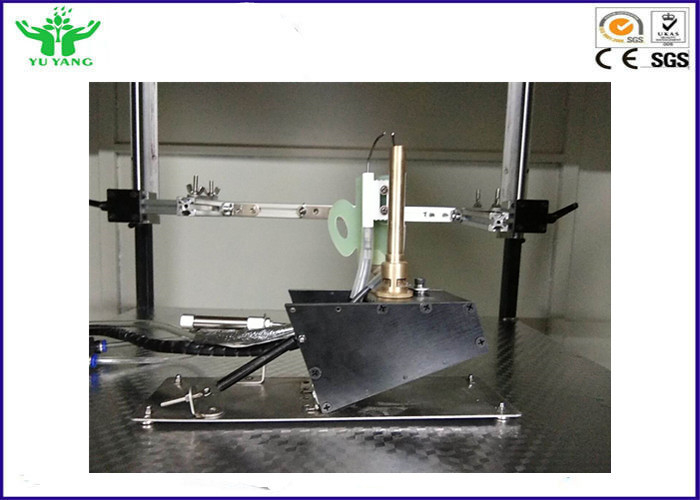

2.2 테스트 챔버의 문을 열고, 각각 상부 및 하부 정착물 안으로 샘플의 양쪽 끝을 고정시키고 그들을 고치세요.화염 확산 한계 지시기와 화염 확산 시작 표시자를 적절한 위치로 옮기세요.접근 가스, 접근 공기.

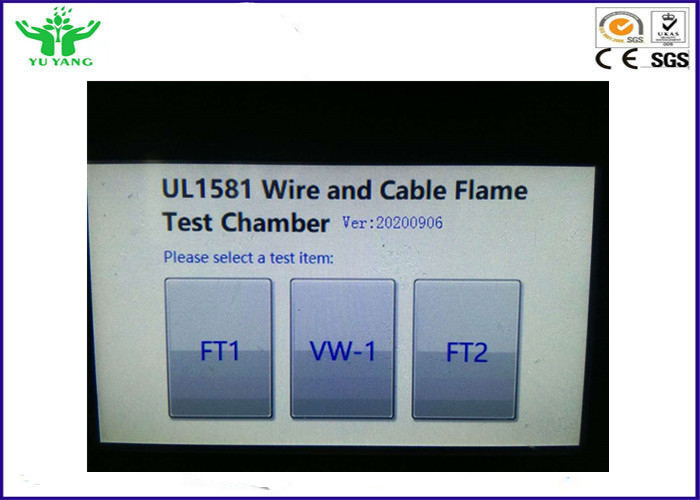

2.3 계속 강화하고 전원 스위치를 켜세요.터치 스크린 위의 빛을 켜고 조명을 켜세요.터치 스크린에 이동 화재 노즐을 누르세요. 노즐 70을 기울입니다'과 (아래 보여지는 것으로서) 그것을 위치시키세요. 그리고 나서 플레임 노즐 (장기간을 설치하세요 :40 밀리미터). 노즐의 시험 위치를 결정하기 위해 적절하게 노즐 어셈블리를 이동하고 노즐과 그것을 비교하세요.(주목하세요 : 일단 토치 램프의 위치가 결정되면, 그것은 조정될 필요가 없습니다)

2.4 노즐이 조정된 후, 플레임 노즐을 제거하고 터치 스크린에 이동 화재 노즐을 누르세요. 90과' 직각인 노즐을 위치시키세요.

2.5. 그것이 플레임 노즐 위에 있도록 점화 장치를 회전시키세요.터치 스크린에 Ignite를 누르고 관에 불을 붙이세요.가스 유량, 가스 압력과 토치 램프 미세-동조 밸브를 패널에 맞추세요. 불꽃 계측기 125 밀리미터 푸른 내부 불꽃 40 밀리미터와 플레임 높이를 측정하고 조정하세요.

2.6 테스트를 시작하도록 터치 스크린 상의 시작 버튼을 압박하세요.

2.7. 노즐은 15 초 동안 시험하기 위해 불꽃을 적용하기 위해 자동적으로 기우뚱한 70일 것입니다'과, 그리고 나서 15 초 동안 수직 위치에 뒤로 기울었습니다.이 5 번 하세요.

2.8 그 5번째 캐스팅 이후, 저녁 노을을 관찰하세요 그리고, 저녁 노을이 멈출 때 정지 버튼을 누르세요.

2.9. 팬을 여세요, 그러면 터치 스크린 위의 공기 흡입구는 방에서 양쪽에 공기 흡입구, 연기 배출과 공기 흡입구 구멍을 연다는 것을 의미합니다.테스트는 끝납니다.

부속물은 나타납니다:
