10x 20x 50x 100x 철사와 케이블을 위한 광학적인 디지털 방식으로 단면도 영사기 수직 측정

Name: 10x 20x 50x 100x 철사와 케이블을 위한 광학적인 디지털 방식으로 단면도 영사기 수직 측정
Brand: YUYANG
SKU: YY616
Rating: 4.8 (158 reviews)

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	YUYANG
인증:	UL, ASTM, CE, ISO
모델 번호:	YY616

결제 및 배송 조건:

최소 주문 수량:	1 세트
가격:	Negotiation
포장 세부 사항:	합판 상자
배달 시간:	15 일 일
지불 조건:	티 / T는, 패 / C 조, 웨스턴 유니온
공급 능력:	한달에 10 세트

접촉

상세 제품 설명

제품 이름:	철사 시험 장비	용법:	프로필 프로젝터
표준:	UL, ASTM의 세륨, ISO	투상 렌즈:	10X, 20X, 50X, 100X
측정 정확도:	3+L/200 um	힘:	220V±10%, AC, 50HZ, 400W
무게:	170kg	cold:	강제 통풍 냉각
하이 라이트:	케이블 시험 장비 , 화염 시험 약실

철사를 위한 10x, 20x, 50x, 100x 광학적인 디지털 방식으로 단면도 영사기 수직 측정 및 케이블

신청:

1. 수직 단면도 영사기는 길이, 각, 윤곽선 및 표면 모양의 기계적인 부분의 측정을 위해 주로 사용됩니다.

2. 교체 360 광학적인 측정 수직 단면도 영사기는 온갖 표면을 검열할 수 있고 복잡한 제품의 개략, 캠, 나사의 회전, 장치는, 맷돌로 가는 절단기를 등 실행합니다.

3. 기계장치, 미터, 전기, 경공업, 대학, 연구소와 측정 검열 부의 무역에서 널리 이용되는 광학적인 측정 수직 단면도 영사기.

4. 측정 자료는 인쇄 기계와 컴퓨터를 출력하고 연결할 수 있습니다.

제품 성능:

• 다재다능하고 운영하게 쉬운 최상 단면도 영사기 높게;
• 기준으로 큰 여행 범위 200mm x 100mm;
• 0.0005mm 해결책을 가진 선형 가늠자 단계;
• 명확한 이미지를 위한 정밀한 젖빛 유리 스크린;
• 붙박이 단면도와 표면 조명;
• 10x, 20x, 50x의 유효한 100x 투상 렌즈.

명세:

모형		YY616
테이블	금속 테이블의 크기	450 x280 mm
	유리제 테이블의 크기	306x196mm
	x-축 여행	200mm
	y-축 여행	100mm
	Z 축선 여행	90 (초점을 위해)
	측정 정확도	3+L/200 um
	해결책 (x-축, y-축): 0.001 mm
영사기 스크린	스크린 크기 (mm): Ø 312 이용된 range>Ø 300 (미터 선에)
	스크린 회전하는 범위: 0°~360°
	해결책 (x-축, y-축): 1' 또는 0.01°
렌즈	확대: 10X 선택권 20X 선택권 50X 선택권 100X 선택권
	목표 전망 (mm): Ø30 Ø15 Ø6 Ø3
	작동 거리 (mm): 77.7 44.3 38.4 25.3
	최대. 일 조각 고도: 90mm 90mm 90mm 90mm
자료 처리 체계	영어로 나타나는 DP 100multi 기능 자료 처리 체계는, 자료를 모이고 점, 선, 원형, 각 및 거리를 측정하기 위하여 이용될 수 있습니다.
조명	전송과 반영의 조명: 24V/150W 할로겐 램프.
힘	110V/220V (AC), 50/60HZ, 총 power=400W
찬	강제 통풍 냉각
차원	7708101120mm
무게	170kg

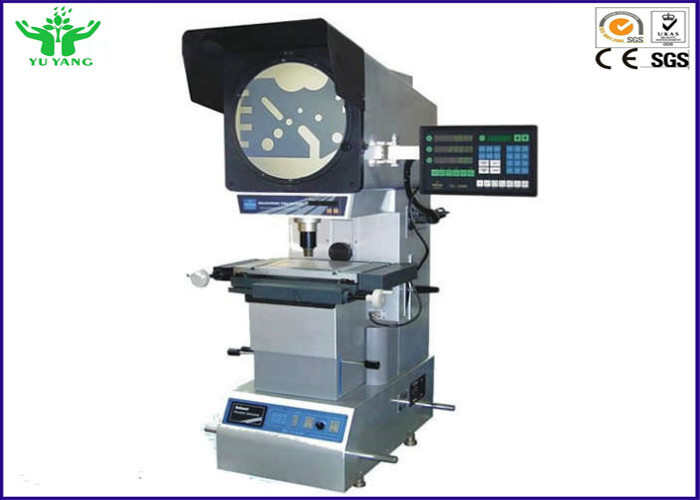

10x 20x 50x 100x 철사와 케이블을 위한 광학적인 디지털 방식으로 단면도 영사기 수직 측정 0

1. 스크린	2. 스크린 빠른 움직임 손잡이	3. DP-400 디지탈 해독
4. 회전하는 손잡이를 미조정하십시오	5. 영사기 구조	6. 전송 조명의 주력부대
7. x-축 손잡이	8. 드는 손잡이	9. 발 밑
10. 손잡이를 나르십시오	11. 먼지 방지용 커버	12. y-축
13. 기초	14. 수직 작업대	15. 경첩 그룹
16. 작업대	17. 단계 테이블을 낮추십시오	18. 반영 조명
19. 객관	20. 위 단계 테이블	21. 무효 위치
22. 나사를 잠그십시오	23. 탄력 있는 플래튼
