원래 장소:
중국
브랜드 이름:
YUYANG
인증:
ISO
모델 번호:
CFRT

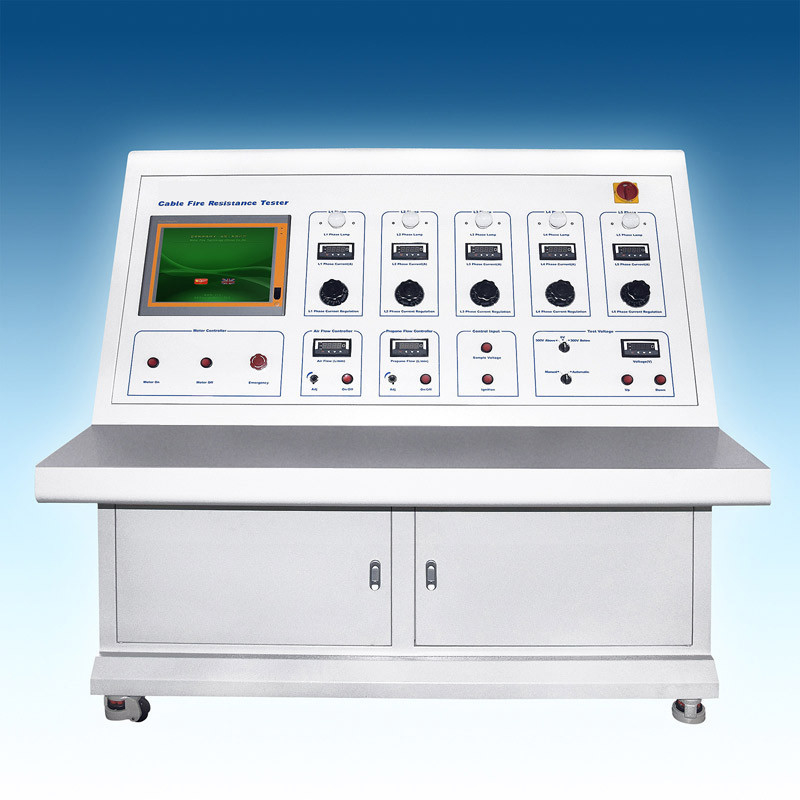

화재 조건에서 회로 무결성을 확인하기 위한 케이블의 불 저항 시험
소개
This fire resistance test apparatus to be used for testing cables required to maintain circuit integrity when subject to fire alone or fire with shock where the test condition is based upon flame with a controlled heat output corresponding to a temperature of at least 750˚C or fire with shock at a temperature of at least 830 °C.
IEC 60331 전기 케이블에 대한 시험
IEC 60331 11부 불만 불온은 최소 750 ̊C
IEC 60331 제 21 부분 0.6/1kV까지의 등급 전압의 케이블
IEC 60331 제12부 적어도 830 ̊C의 화염 온도에서 충격을 주는 화재
IEC 60331 제31부 충격을 주는 화재 0.6/1kV까지의 등급 전압의 케이블
표준:
IEC 60331-11&12:2002
IEC 60331-21~23:1999
특징
열 공급원: AGF 리본형 프로판 가스 연장기
3줄의 가로 구멍으로 구성되어 있습니다. 연기의 평균 앞 너비: 15mm, 구멍 직경: 1.32mm, 중앙 사이의 거리는: 3.2mm.
화염 보존을 위해 파일럿 구멍에 닦은 구멍 행
두 개의 열쌍은 온도를 확인하기 위해 화상 중앙선 왼쪽과 오른쪽에서 45mm 떨어져 수평으로 설치됩니다.
가스 및 공기 흐름을 조절하는 질량 흐름 조절기, 정확도는 1.5% 이상입니다.
소프트웨어는 가연기 캘리브레이션 온도, 프로판 및 공기 흐름 속도 등을 표시 할 수 있습니다.
전류는 회로 무결성을 유지할 수 없을 때 필요한 시험 전압을 유지하기에 충분한 용량을 갖춘 3단계 스타 트랜스포머에서 공급됩니다.
선도자 연결 표시기 (LED 표시기) 는 전류를 형성합니다.
전압 값은 소프트웨어에 의해 자동으로 설정되고 패널 컨트롤러에 의해 조정됩니다.
전류와 전압 데이터의 디지털 디스플레이, 전류의 정확도는 0.001A입니다.
2A로 퓨즈를 이용한 전류 보호
모든 전류와 전압의 실시간 측정 데이터는 컴퓨터에 의해 수집되고 전류와 전압의 곡선이 생성됩니다.
회로 무결성을 유지할 수 없을 때, 해당 표시등이 꺼지고 컴퓨터는 자동으로 상태를 결정하고 시간을 기록합니다.소리와 빛의 경보를 보내며.
설치 요구 사항 화재 조건에서 회로 무결성을 위한 방화 저항 시험
|
전기 |
AC 380V 3단계, 50/60Hz, 30A |
|
환경 온도 |
10°C ~ 35°C 작동 |
|
크기 |
1750mm (W) x 680mm (D) x 1400mm (H) |
|
무게 |
160kg |
|
가스 |
공기 및 프로판 |
