원래 장소:
중국
브랜드 이름:
YUYANG
인증:
ISO
모델 번호:
CBA-2
고전압 차단기 시험 계기는 고전압 차단기 시험의 필요를 만족시키기 위하여 디자인됩니다. 그것은 표본에 핵심, 과정을 위한 ARM7 단위를 가지고 가고 그 후에 출력했습니다; 주요 특성은 alt에서 작동했다 입니다.
차단기 시험 계기의 이 dynaic characterisitics에는 정보 다기능, 정확한 자료, 강한 대전파 방해, 쉬운 가동, 소형, 아름다운 외관, 등과 같은 많은 이점이 있습니다.
그것은 다른 차단기를 시험할 수 있습니다: 실내에 또는 야외에서 더 적은 기름 기름 더의 진공 차단기, SF6 차단기를 가진 차단기 등.
1개는, circult 차단기 검사자의 기준을 시험합니다: IEC62271
12의 수로의 2개의, 닫히고는 및 여는 시간 측정
3 단계의 닫히거나 여는 시간 측정의 3, 최대 다름
4개, CO와 OC 시간은 또한 동적인 characterisitc 시험 계기에 의해 측정 끝날 수 있습니다.
5의 정격 가동 순서 시험
차단기 종결의 6, 되튐 시간 및 빈도 측정
7, 차단기 종결 및 오프닝 속도 측정
8의 여행 시간, 차단기 가동 측정의 코일 현재 시간 곡선
차단기 측정의 9, 여행 및 정리
10의 변하기 쉬운 DC 차단기 가동 전력 공급
11, 닫히는 아크 저항 가치 및 연결된 시간 측정
흑연 차단기 측정의 12, 금렵기 및 오프닝 시간
13의 동 특성 검사자의 붙박이 인쇄 기계에 의하여 인쇄 시험 결과.
III.Technical 명세
| 1 | 시간 측정 범위 | 6000ms의 해결책 0.1ms |
| 2 | 시간 측정 에러 | <1> |
| 3 | 속도 측정 | 범위 2m/s 해결책 0.01m/s 최대 과실<0> 범위 20m/s 해결책 0.01m/s 최대 과실<0> |
| 4 | 여행 측정 | 범위 50.0mm 해결책 0.1mm 최대 과실<1> 범위 300.0mm 해결책 1mm 최대 과실<1> 범위 600.0mm 해결책 1mm 최대 과실<1> |
| 5 | 코일 현재 측정 범위 | 20.00A의 해결책 0.01A의 과실 2%+0.2%FS |
| 6 | 결산 저항 가치 측정 범위 | 100~10000ohm의 과실: 5%RDG |
| 7 | 밖으로 직류 전원 | (즉석) DC30V~250V/20A |
| 8 | 전력 공급 | AC220V±10% 50Hz±10% |
| 9 | 온도 | -10~40°C 습도: <80> |

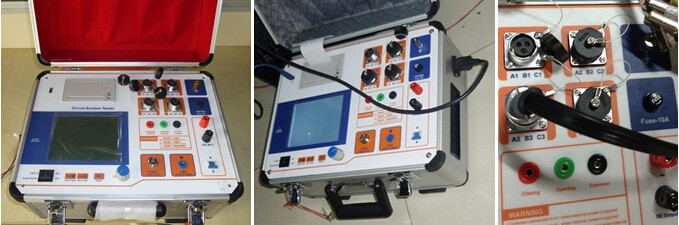

CBA-2 동 특성 시험 계기의 사진
