원래 장소:
중국
브랜드 이름:
YUYANG
인증:
ISO
모델 번호:
RPT-3

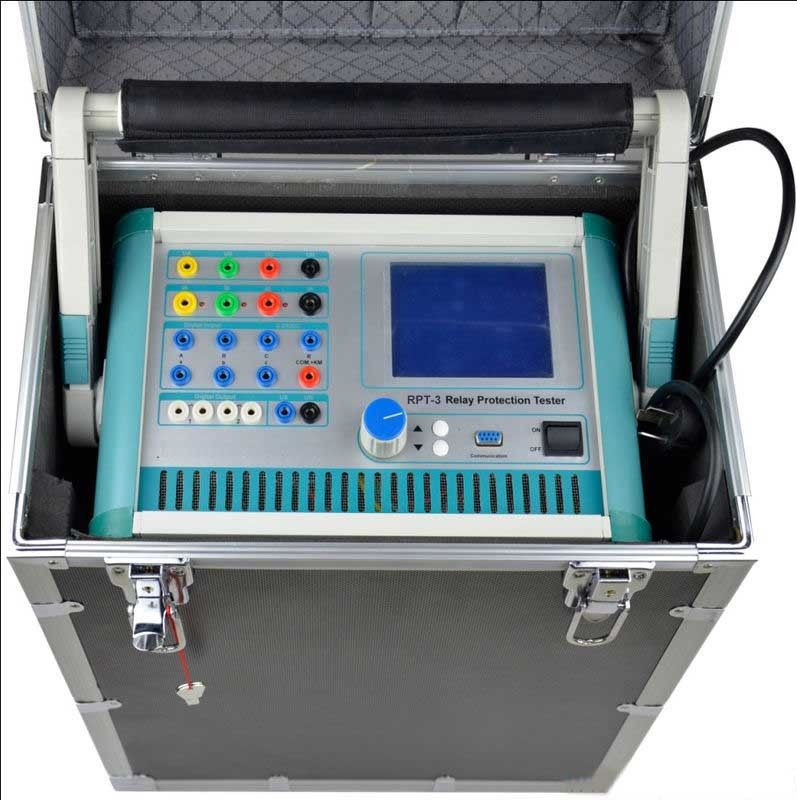

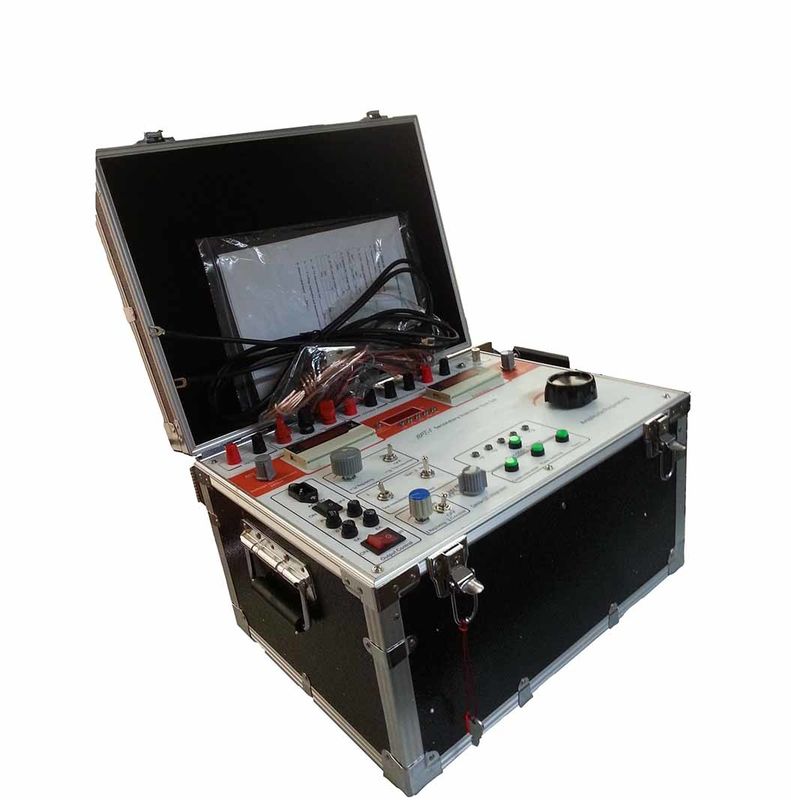

전기 보호 릴레이 삼상 이차 현재 주입 시험 세트
I.Introduction:
이 이차 주입 시험 장비는 릴레이 보안 시스템에 있는 릴레이 단위를 시험하기 위하여 적용됩니다. 동시에 보편적인 삼상 AC/DC 전압 근원 또는 현재 근원으로 고려될 수 있었습니다.
이 릴레이 보호 검사자는 전압과 현재 가동에 근거를 둔 시험 보호 재연에 적용됩니다.
3 단계 릴레이 시험 세트의 주 함수는 다음을 포함합니다: 전압의 구경측정과 현재 가동 릴레이, 이차 회로 검사, 차단기 시험, 차단기의 스위치 불규칙한 시간 측정의 여행 가치 등.
이 이차 주입 장비는 이차 회로 시험을 위한 저가, 간단한 가동 및 믿을 수 있는 성과 장치입니다.
II.Functions
1) AC 현재와 전압은 보호 릴레이 단위 시험의 기초를 두었습니다
2) DC 현재와 전압은 보호 릴레이 단위 시험의 기초를 두었습니다
3) 빈도 보호 릴레이 단위 시험
4) 조화되는 보호 릴레이 단위 시험
5) 차별 보호 릴레이 단위 시험
6) 0 순서 보호 릴레이 단위 시험
7) 거리 보호 릴레이 단위 시험
8) 전원 시스템 네트워크 결함 가장
III.Specifications:
| 아니다. | 품목 | 명세 | |||
| 출력되는 교류 전류 (AC) | |||||
| 1 | 산출 정확도 | 0.5magnitude | |||
| 2 | 단계 현재 산출 (유효값) | 0~40A | |||
| 3 | 3 평행한 단계 현재 산출 (유효값) | 0~120A | |||
| 4 | 허가 (유효값)의 밑에 장시간을 가진 단계 현재 값 | 10A | |||
| 5 | 단계 현재 최대 전원 출력 | 420VA | |||
| 6 | 3 평행한 단계 현재 최대 전원 출력 | 900VA | |||
| 7 | 3 평행한 단계 현재 최대 노동 시간 | 10s | |||
| 8 | 주파수 영역 (기본적인 파) | 20~1000Hz | |||
| 9 | 조화되는 빈도 수 | 1~20 시간 | |||
| 출력되는 직류 (DC) | |||||
| 1 | 산출 정확도 | 0.5magnitude | |||
| 2 | 현재 산출 |
0 ~ ± 10 A/each 단계 0 ~ ± 30 A/every 3 평행선 |
|||
| 3 | 짐 전압의 최대 산출 | 20v | |||
| 교체 전압 산출 | |||||
| 1 | 산출 정확도 | 0.5magnitude | |||
| 2 | 출력되는 단계 전압 (RMS) | 0 ~ 120v | |||
| 3 | 출력되는 선 전압 (RMS) | 0 ~ 240v | |||
| 4 | 단계 전압/선 전압 전원 출력 | 80VA/100VA | |||
| 5 | 주파수 영역 (기본적인 파) | 20 ~ 1000Hz | |||
| 6 | 조화되는 빈도 수 | 1 ~ 20배 | |||
| 직접적인 전압 산출 | |||||
| 1 | 산출 정확도 | 0.5magnitude | |||
| 2 | 단계 전압 산출 진폭 | 0 ~ +160v | |||
| 3 | 선 전압 산출 진폭 | 0 ~ + 320v | |||
| 4 | 단계 전압/선 전압 전원 출력 | 70VA/140VA | |||
| 스위치 양과 시간 측정 | |||||
| 1 | 모수 입력을 전환하십시오 |
7가지의 방법; 접촉을 비우십시오: 1~20mA, 24v 힘 접촉 접근: “0": 0~ +6V; “1": +11 V~ +250V |
|||
| 2 | 모수 산출을 전환하십시오 | 2개의 한 쌍 DC: 220V/0.2A; AC: 220V/0.5A | |||
| 3 | 시간 측정 | 측정 범위: 0.1ms ~ 9999s/0.1ms | |||
