원래 장소:
중국
브랜드 이름:
YUYANG
인증:
ISO 19921&2, ISO 10497, FTP II Res A 753
모델 번호:
YY408

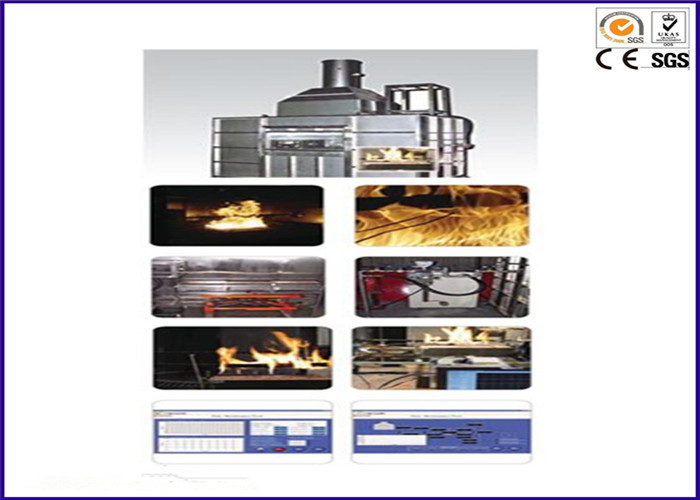

ISO 10497, FTP II Res 753 내화성 벨브, 호스 & 관 시험 장비
묘사:
불 싸움 이음쇠의 내화성 검사자는 뒤에 오는 3개의 기준을 극복합니다: 벨브 (ISO 10497)의 내화성 시험, 호스 집합 (ISO 19921 & 19922)의 내화성 시험, 플라스틱 관 (FTP II Res A 753)의 내화성 시험

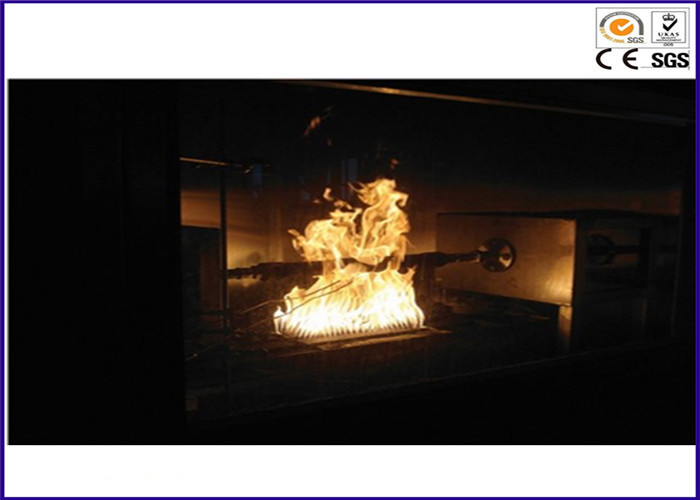

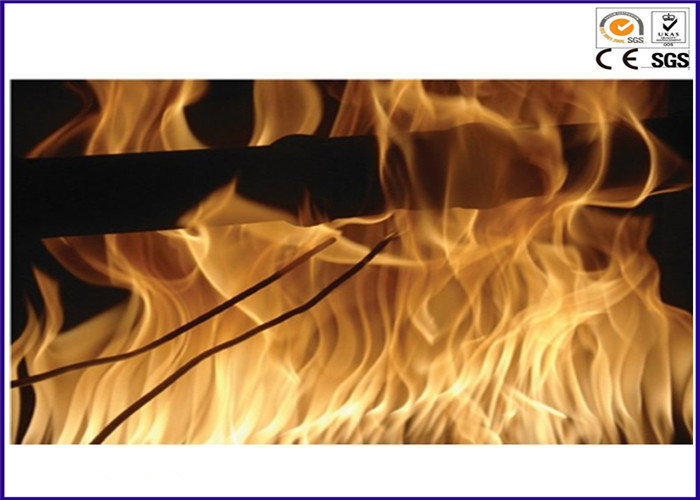

내부 압력 상태에 있는 각종 벨브, 몇몇 명목상 직경의 호스 집합 및 플라스틱 관/관 장치의 기준에서 나타난 가열기를 사용하여 불 모방을 적용한 후에, 장치는 각 시험의 방수를 측정합니다.
기준:
ISO 19921&2, ISO 10497, FTP II Res A 753
명세:
1. 약실 크기를 시험하십시오: (w) (d) 900mm x (H) 2,000mm 1,700mm x
2. 두건 크기: (w) (d) 900mm x (H) 2,000mm 1,700mm x
3. 덕트 크기: Ø400 x 2,000 (L) mm
4. 배기 엔진: 장갑판 전압: 180V/혁명: 3000rpm/1.5HP
5. 열원
단면도 가열기: (W) (d) 500mm/분사구 150mm x: 20 ea/0.1m2/STS 304
다수 가열기: (w) 100mm x (D) 420mm/제트기 가열기 15 ea/STS 304
6. 질량 흐름 관제사
출력되는 가스 (C3H8) 질량 흐름 관제사 150 SLPM/신호: 0 ~ F.S의 5V/정확도 ±1
출력되는 기단 교류 관제사 300 SLPM/신호: 0 ~ F.S의 5개의 볼트/정확도 ±1
7. 물 크기를 위한 배: Ø350 x L500 mm
8. 승압기 펌프: AC 220V/최대 20Bar
9. 열량측정기 입방체 크기: (W) 38mm x (D) 38mm x (H) 38mm
K 유형 열전대: Ø3.2, (L) 235mm
10. DAQ 체계: 2개의 수로 아날로그 입출력 단위/범위: ± 10VDC
2 수로 디지털 방식으로 입출력 단위/범위: ± 5VDC
| 명세 | |
| 크기 | (W) 1,7000 X (D) 900 X (H) 2,000 mm |
| 힘 | 220VAC, 50Hz, 10A |
| 무게 | 300kg |
| 공용품 | LPG 가스 봄베 |
특징:
1. Labview 개발 도구를 이용해 사용자를 위한 간단한 GUI 환경에서 디자인하는
2. 시험 재현성을 위한 자동 제어 로직을 사용하여 즉시에 있는 자료를 기록하고 저장하는 것을 디자인했습니다
3. 자료와 인쇄 보고서양식을 사용자 요구를 만족시키기 위하여 분석합니다.
4. 동등한 시험 약실에 있는서만 가열기를 3개의 기준의 시험을 가능하게 하기 위하여 대용하는 것을 디자인하는.
5. FTP II Res A 753 시험은 수준 1 ~ 3의 시험을 가능하게 합니다
6. 스테인리스의 만들어, 시험 약실은 저항하는 열과 부식 -입니다
7. 가열기 위치는 각종 호스와 벨브 시험을 측정하기 위하여 통제될 수 있습니다.
시험 결과
1. 화염의 중심 온도
2. 물 입력 맨끝의 화염 온도
3. 관에 있는 물의 수온은 맨끝을 입력했습니다
