발화성 시험 장비 IEC 60332-3-10

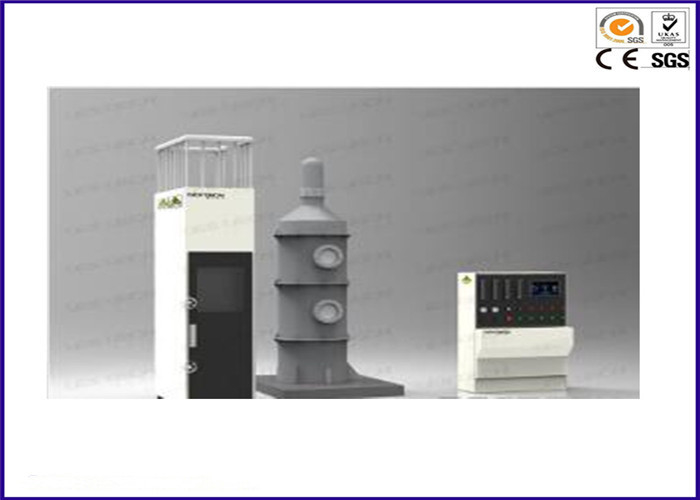

PLC 제어 묶음 케이블 수직 가연성 시험기 IEC 60332-3-10

제품:

묶음 케이블 수직 화염 확산 시험기는 전선 및 케이블 연소 시험 요구 사항에 대한 UL1685, GB18380.3 표준의 관련 조항에 따라 설계되었습니다. 또한 IEC 60332-3-10, KS C IEC 60332-3-21 ~ 25 (A ~ D 등급) 표준을 충족합니다.
묶음 케이블 수직 화염 확산 시험기는 지정된 조건에서 묶음 케이블 또는 광케이블의 수직 설치가 화염 수직 확산을 억제하도록 테스트하는 데 사용되는 장비이며, 전력 케이블, 제어 케이블 및 광섬유 케이블 번들 연소 시험에 필요한 장비입니다. 또한, 시험기 버너를 20도로 조정하면 IEEE 383 (IEEE 1202) 시험 표준을 충족할 수 있습니다. 이 시험기는 열 방출 계측기 구성 포트를 장착할 수 있으며, 가스 분석기를 사용하여 HRR (열 방출률), SPR (연기 발생률) 등과 같은 열적 전력 값을 측정할 수 있습니다.


사용자 경험:

1, 이 시험기는 고도의 지능으로 설계되었으며 작동이 용이합니다.
2, 전문적인 산업 디자인, 아름다운 외관 및 합리적인 레이아웃을 갖추고 있습니다.
3, 이 장비는 정밀하고 안전하며 안정적입니다.
4, 마이크로컴퓨터 제어 시스템, 지능형 테스트 프로세스를 통해 수동으로 시간을 측정할 필요가 없습니다.
5, 부식 방지 스테인리스 스틸 테스트 캐비닛;

S표준:

UL1685, IEC 60332-3-10, EN 50399

주요 특징:

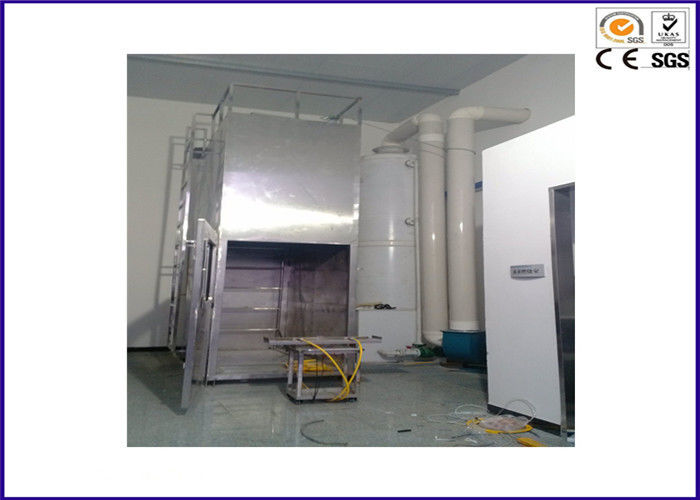

1, 스테인리스 스틸 테스트 박스의 치수는 1,000±100(W)x2,000±100(D)x4,000±100(H)mm입니다. 케이스 내부 표면은 지면보다 높으며 뒷면은 절연 재료로 덮여 있습니다.
2, GB/T18380.31의 요구 사항에 따라 스테인리스 스틸 사다리가 장착되어 있습니다.
3, 2개의 예비 샘플 홀더;
4, 사다리는 스테인리스 스틸로 제작되어 부식에 강하고 청소가 용이합니다.
5, 캐비닛 하단에는 800±20(W)×400±10(D) 크기의 공기 흡입구가 있으며, 박스 전면에서 150+10mm 위치에 있습니다.
6, 테스트 박스 내부에 직경 2mm K형 열전대가 장착되어 있습니다.
7, 연소로 내부의 공기 흐름은 (5000 ± 500) L / min으로 안정적으로 제어할 수 있습니다.

연소 시스템:

1, 버너: 257mm × 4.5mm 크기의 벨트형 프로판 가스 버너로 총 242개의 구멍이 있으며, 3개의 라인에 81, 80, 81개로 배열되어 있으며, 구멍의 직경은

1.35mm이고 구멍 사이의 거리는 3.2mm입니다.
2, 가스 차단을 제어하기 위해 고정밀 볼 밸브가 장착되어 있습니다.
3, 2개의 유량계: 공기 유량계 및 가스 유량계 및 제어 밸브;
4, 연소 시험기 전면에는 프로판 가스의 템퍼링을 방지하여 샘플의 최대 안전을 보장하기 위해 화염 정지 튜브가 제공됩니다.
5, 연소 각도: 수평; 자동 점화 장치; (20도 조절 가능 옵션).
6, 버너는 컴퓨터 프로그램으로 가스 및 공기 보상 프로세스를 자동으로 보상할 수 있으며, 많은 기존 시스템은 이러한 영향을 무시했습니다.

제어 시스템:

1, 대형 터치 스크린 제어 시스템이 있는 PLC;
2, 이 시험기는 자동 점화 및 자동 타이밍이 가능하며, 타이밍 범위는 999분, 정밀도는 1초입니다.
3, 실험 데이터는 자동으로 저장되며 자유롭게 조회할 수 있습니다.
4, 40분 및 1시간 타이밍 알림 기능;
5, 시료는 전기 크레인으로 들어 올려집니다.

장치 매개변수:

1, 테스트 박스의 크기는 1,000±100(W)x2,000±100(D)x4,000±100(H) mm입니다.
2, 풍속계 정확도는 0.1m / s입니다.
3, 공기원 풍속계 범위는 8000L/min이며, 배출 풍속은 (5000 ± 500) L/min으로 조절 가능합니다.
4, 가스: 기술 등급 프로판 95% 순도 (고객);
5, 가스 흐름 제어: 100kpa, 20 ºC 조건에서;
6, 연소 가스 공급: 프로판 (또는 LPG).
