방열 비율 불 시험 장비 전부 가늠자 방 구석 시험 6 Kw 380v

ISO 9705 지상 제품 실물대 방 구석 시험 방열 비율 불 시험 장비

묘사:

Ineltec에게서 불 반응 수행하는 방 코너 시험이 표준 ISO 9705:1993에 따라 열리는 1개의 문을 가진 작은 방의 구석에서 시작된에 있는 불을 잘 송풍한 조건 가장합니다.

지정된 인화성 원인을 사용하여 제품 표면에 의해 제공된 성장을 시동하기 위하여 기여금을 평가하도록 예정됩니다.

방 구석 시험 ISO 9705는 작은 실험실 가늠자에서 무엇인가의 이유로 시험될 수 없는 제품을 위해 특히 적당합니다.

방법은 방 불 대본에 있는 지상 제품의 불 특성을 평가합니다. 적용 분야는, 무엇인가의 이유로, 소규모, 큰 불규칙성에 예를 들면 열가소성 물자, 합동 체계 및 물자에서 시험될 수 없는 건축 제품을 위해 입니다. 다른 제품은 또한 방법, 예를 들면 관 절연제와 덮개를 씌운 가구에서 평가될 수 있습니다.

기준:

ISO 9705: 1993의 불 시험

방법은 뒤에 오는 것 측정합니다: 방열 비율 (kW), 총계 방열 (MJ) 및 연기 생산율 (m2/s). 섬락 현상, 화염은 퍼지고 작은 물방울 또는 입자 점화하는 것은 또한 시각적으로 등록됩니다. 필요한 경우, 독가스는 또한 FTIR 분석을 사용하여 측정될 수 있습니다.

방법은 또한 연구 목적과 학문을 만드는 불을 위해 사용됩니다.

샌드위치 패널 건물 체계 - 동위 1을 위한 불 시험에 ISO 13784-1 반응: 작은 방 시험

덮개를 씌운 가구의 불 테스트를 위한 ASTM E1537 시험 방법

방 불 실험을 위한 ASTM E603 기준 가이드

EN 14390: 불 시험 지상 제품을 위한 실물대 방 시험
NFP A 265: 가득 차있는 고도 패널 및 벽에 직물 덮음의 방 불 성장 기여금 평가를 위한 불 시험의 표준 방법
NFP A 286: 방 불 성장에 벽과 천장 실내 끝의 기여금 평가를 위한 불 시험의 표준 방법

시험 절차:

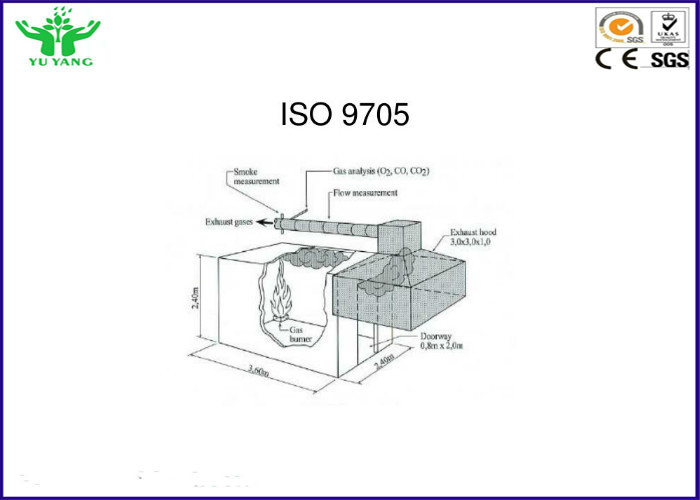

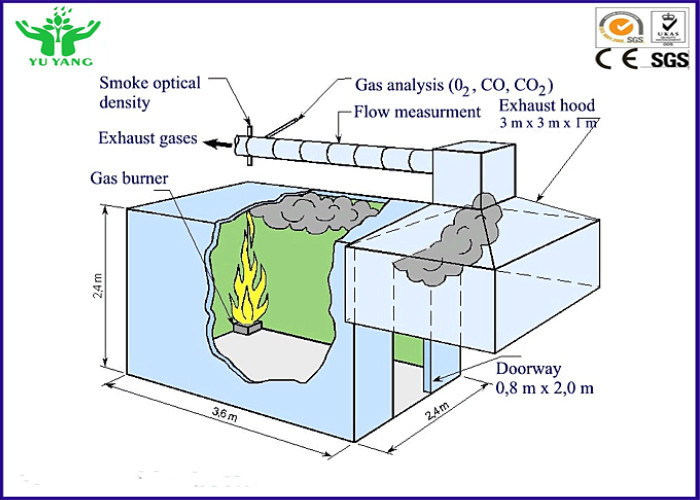

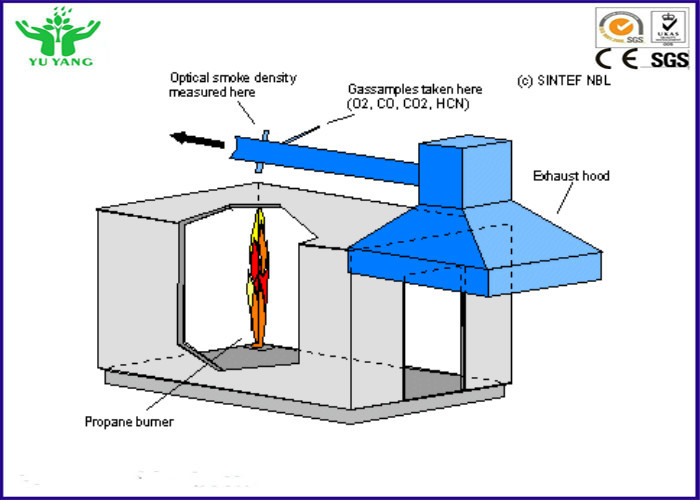

시험 도중, 시험 표본은 방의, 천장에서 그리고 문 오프닝을 가진 벽을 제외하면 모든 벽에 안에 거치됩니다. 프로판 가스 버너는 구석의 한에서 있고 10 분 도중 100개 kW의 방열 비율, 및 그 후에 300 kW를 뒤에 오는 10 분 일으킵니다. 총 시험 시간 20 분입니다. 연소 가스는 방열 비율과 연기 생산이 측정되는 두건을 통해서 모아집니다. 벽에 따라서 화염 퍼짐과 천장은 시각적으로 관찰됩니다. 화염이 문 오프닝에서 나오는 경우에, 섬락은 생기고 시험은 종결됩니다. 섬락에 방열 비율은 일반적으로 대략 1 MW입니다.

주요 특징:

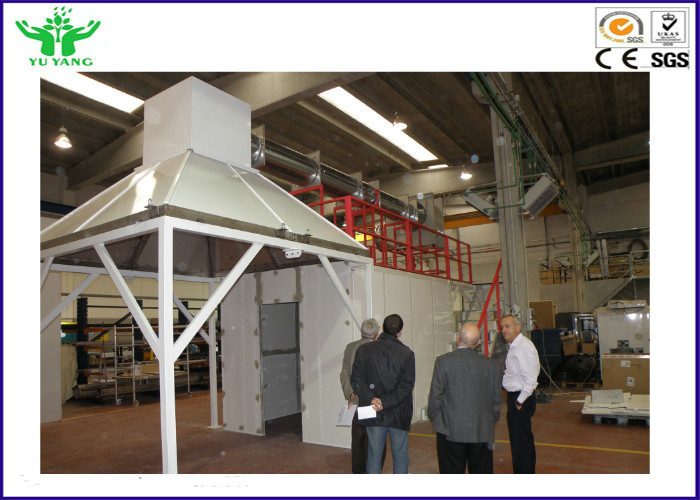

1개는 700kg/m ³ - A1 종류 내화성 재료의 조밀도에 의해, 검사실 건축됩니다.
2의 방 3.6M x 2.4M x 2.4M의 내부 차원
3의 문 크기: (h) 0.8M (w) X2.0M
4, 모래통 가열기 프로판 가스를 가진과 장비하는 비상사태 차단 장치.
5의 자동적으로 실험적인 자료를 기록하는 자동적인 점화 체계;
6의 자주적으로 화면 장치에 움직일 수 있는 timet.
7의 10kV 불꽃 점화, 안전 장치를 가진 사격 그만. 불 - 배수 시설 디자인 진화.
9, 쉬운 정비 배기관을 위한 계단으로 갖춰.

가스 표본 추출과 분석 체계
1개의 가스 표본 추출 체계는 고리 모양 견본집 조사, 흡입 펌프, 미립자 여과기, 찬 함정, 배기판, 급수 여과기 및 이산화탄소 여과기를 포함합니다.
2의 3개의 여과기; 최소한도 여과 정확도는 0.5um입니다.
3의 어는 찬 함정; 공기조화 압축기 냉장계; 0에 있는 온도 통제 ~ 5ºC.
4개의 흡입 펌프, 흐름율은 33L/min입니다, 진공은 700mmHg이고, 압력은 2.5 막대기입니다.
물 및 불순을 거르는 5의 건조용 실린더.
6의 흡수성 기류를 통제하는 교류 관제사.
7개에는, 견본집 반대 방향에 있는 12의 구멍 그리고 가스 교류가, 이 파악 두건에서 붙박이 먼지 여과기 그리고 685mm 있습니다.
8개의 상자성 산소 해석기는, 범위 0-25%입니다; 선형 응답; 수입품 브리튼 Servomex 산소 감지기.

연기 체계
1의 0.5W HE-NE 레이저 소스.
2의 광학의 Thorlabs 발견자.
3개의 모터는 0%, 25%, 50%, 75%의 100% 투과율의를 가진 몬 5개의 종류 자동적으로 구경측정 장치 거릅니다.
디지털 방식으로 그리고 곡선 전시를 가진 소프트웨어에 있는 4개, 1개의 접촉 구경측정 체계.

DAQ 체계
1의 16bit 정보 수집 단위.
컴퓨터와 DAQ 단위 사이 2, 디지털 통신.
3, Labview DAQ에 기본 응용 프로그램 소프트웨어 및 데이터 분석.

운영 체계
1개, Labview는 응용 시스템의, 쉽게 기초를 두고 운영하고 통제하기 위하여 딱 들어맞습니다.
2의 시험 상태, 스크린에 구경측정 상태 표시.
3개의 장치 상태는 패널에 스크린 그리고 지시자에 표시됩니다.
4, 변형기 자료, 가공 모수, 디지털 방식으로를 통해 스크린에 표시되는 시험 결과 및 곡선.
5, PLC 프로그램에 의해 수행되는 시험과 구경측정 절차 자동차.
6개의 장치는 신청 둘 다 스크린과 제어반을 통해 통제될 수 있습니다.
7개, PC 및 PLC는 안전하고 튼튼한 디지털 방식으로 의정서와 연락합니다.

기술적인 모수:

1개의 Paramagn etic 산소 해석기는, 농도 범위 0~25%, 산소 해석기입니다 선형 응답, 브리튼 Servomex 산소 감지기입니다; 12s 보다는 더 적은의 10%에서 90% 응답 시간; 산출 소음은 50ppm를 초과하지 않습니다;. 측정치를 100ppm 보다는 낮게 재생하십시오,
2의 적외선 이산화탄소 해석기 범위: 0에서 10%; ± 0.01%의 정확도;
3의 압축기 일: 찬 함정: 0개에서 5개도;
4의 수입품 격막 펌프, 흐름율: 33 l /min
5의 표준 발견자 색깔 정확도 ± 5%의 산출 선형성 (전송) <1>

시험 자료:
1의 방열 비율 (HRR),
2의 총계 방열 (THR),
3의 효율성 방열 (EHR),
4의 연기 생산율 (SPR),
5, (TTI)를 발화하는 시간,
6, 엔진의 돌연 정지에 시간,
7의 산소 소비 비율,
8의 이산화탄소 생산율,
9의 CO 생산율,
