ASTM E1317 퍼짐 시험 장비 ISO 5658-2가 전자 빛난 패널 IMO에 의하여 타오릅니다

ASTM E1317 퍼짐 시험 장비 ISO 5658-2가 전자 빛난 패널 IMO에 의하여 타오릅니다

i. 제품 소개:

화염 연장 검사자는 개발되고, 만나고 있는 동안 ISO5658-2 기준에 따라 생성해 IMO FTP의 필요조건은 해결책 a. 653(16)를 암호로 하고 ASTM E 1317.For는 건물 제품의 통과하는 화염 번식 성과, 화염 번식 성과/화염 퍼짐 속도의 결심 물자의 방연제 성과를 사정하기 위하여 이용될 수 있습니다.

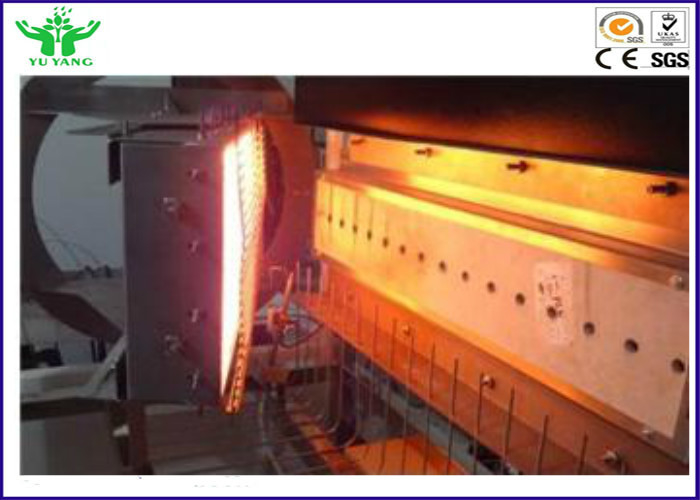

가스 방사선 열복사 널을 통해서 장비, 가스 버너 표본을 연소열 특정 방사선의 경우에 물자를 시험하기 위하여 섞어서 점화하는 수입된 열 흐름 미터 구경측정 방사선 열을 사용하는; 표본은 방사선 유출이 명확하게 측정되는 지역, 점화 시간의 측정, 화염 퍼짐 및 마지막 소멸 시간에 드러냅니다. 시험 표본은 수직 위치, 인접한 빛난 패널, 빛난 유출의 명확한 구경측정을 가진 지역에 노출에서 둡니다. 점화 화염은, 점화 후에, 표면에 증발 가스에 의해 시험 표본에 가깝, 그러나 시험 표본을, 표본의 뜨거운 끝 앞으로 발화됩니다 기록 화염의 발달 접촉하지 않으며, 앞으로 화염이 각 구경측정 거리에 표본의 표면에 점화되는 시간을 기록합니다. 다음 시험 물자는 지속적인 연소의 점화 열, 지속적인 연소 열, 임계 흐름 비율, 평균 열, 총계 방열 양 및 다른 관련 모수를 포함합니다.

2. 기준:

ISO 5658-2: 화염 번식, 부 2: 건물 제품의 측에 퍼지는 화염의 넓이.

GB/T 28752-2012: 수직 표면에 화염을 위한 수평한 퍼지는 시험 방법.

IMO FTP 부호 해결책 a. 653(16): (선택) 방수벽, 천장 및 갑판 물자를 위한 가연성 시험 절차를 위한 계획안

ASTM E 1317년: 배 표면 코팅의 가연성을 위한 표준 시험 방법.

3. 구조상 특징.

3.1. 상자 몸은 스테인리스, 아름다운 및 저항하는 부식으로 - 만듭니다; 청소하게 쉬운; 본체: 2개의 독립적인 부품으로 이루어져 있습니다: 가열기 구조와 표본은 구조를 지원합니다. 2개 부속은 함께 도망하고, 기계적인 조정을 위해 가동 가능할 일 것이다 놀이쇠가 있습니다.

3.2 빛난 패널의 중심 고도는 (1200±100) mm, 빛난 패널 방사선 표면 및 표면의 앞에입니다 (15 ± 3)°는, 미조정할 수 있습니다

3.3 방사선 널 크기는 480mm x 280mm, 다공성 다루기 힘든 도기 타일의 만들어입니다; 방사선 강렬은 62kw/m2의 대략 750 ℃의 표면 온도에 관하여 도달할 수 있습니다.

3.4 가열기: (200 + 10)는 mm 긴 두 배 구멍 세라믹 관, 안쪽 직경 6개 mm, 각 경도 구멍 직경 6mm, 프로판과 기류 미터와 더불어, 조정가능한 작은 화염 고도, 표준 (230 + 20) mm 높은 화염 필요조건을 달성하기위하여입니다.

3.5 수평 관측: 사용자가 화염 퍼짐을 관찰하는 것은 쉽습니다; , 50 mm가 수평한 수직 방향 조정에 의하여 스테인리스의 만들어, 뼘으로 잽니다;

3.6 스테인리스로 만드는 표본 설치 안내로 갖춰. 열과 내식성; 표본은 철수 유형으로 설치됩니다;

3.7 구경꾼: 화염 퍼짐 비율을, 시험 도중, 각 조정가능한 보기 거울 (750mm x 120mm) 장비해 유리제 거울과 표본 레이크를 통해서 관찰되골, 발 스위치에 의해 자동적으로 기록될 수 있습니다.

3.8 견본 크기: 넓은 808mm 길이와 250mm. 두꺼운 (3 + 0.2) mm 스테인리스 판의 만드는.

3.9 표본 굴뚝, 1, 0.5 ±0.05mm의 간격을 가진 스테인리스 장으로 만듭니다. 가스와 굴뚝은 보상 열전대를 금속을 붙입니다.

3.10 구경측정 판: 길이 (795 + 1) mm, 넓은 mm, 두껍게 (25±2) mm 불연성 널. 건조용 조밀도 (950 ±100) kg/m3. 25mm의 직경을 가진 8개의 구멍이 있고, 구멍 간격은 100mm + 1mm입니다;

3.11 뒤판과 포지셔닝 판: 후면 플레이트는 긴 800mm이고 넓은 155mm, 두꺼운 (12.5±3) mm 불연성 널, 건조용 조밀도 (950 ±100) kg/m3의 포지셔닝 장 물자는 후면 플레이트, 폭 (25± 2) mm와 동일하.

4. 열 방사선 체계:

4.1 빛난 패널 온도 조절기: 화염이 방열기 패널의 뒤쪽에 막고, 방열기 패널의 내부 온도를 검사하고, 화염 현재의 경우에 자동적으로 가스 솔레노이드 벨브를 도는 것을 차단하십시오.

4.2 방사선 판은 견본의 열 흐름에 적용되고, 기온변화도는 견본의 길이에 따라서 줄입니다. 출발점은 50KW/m2이고, 끝은 1.5kw/m2입니다.

4.3 미국은 MEDTHERM 마개 유형 (Schmidt Boelter) 열전 반응기 열 흐름 미터, 80KW/m2의 측정 범위, 물 냉각한 열 흐름 미터를 수입했습니다. 2% 전후로 큰 비선형; 0.5% 전후로 반복성;

4.4 가스 공급: , 영 압력 벨브 빛난 패널에게 좋은 공기의 벨브, 솔레노이드 벨브 및 믹서, 혼합물 및 가스 부드럽게 하는 압력 감소시키는 벨브 장비하는.

4.5 다공성 구경측정 판은 제공되고 미끄러지는 열 흐름 미터는 빛난 유출이 표준 요구에 응한다는 것을 검출하기 위하여 사용됩니다.

5. 통제 시스템:

5.1 인화성 원인의 화염 길이는 20mm 전후로 230입니다, 프로판 교류는 0.4l /s이고, 기류는 1.0l /min입니다.

5.2 근원 가스 교류: 가스는 메탄, 천연 가스, 프로판일 수 있습니다, 흐름율은 1.0l /s 보다는 더 중대하, 순서 조절 체계는 0.5L/s~ 1.5l /s 사이에서 1% 보다 적은입니다.

5.3 기류는 9.0L/s 보다는 더 중대하, 순서 조절 체계의 과실은 5L/s~15L/s 사이에서 1% 보다 적은이고, 공기 파이프라인은 여과기를 포함합니다.

5.4 수입된 상표 압력 통제 벨브 및 압력 계기, 가스압력의 정확한 통제;

5.5, 역행 방지판은 폭발 방지, 모든 빛난 패널 연소 통제 시스템 안전 가스 솔레노이드 벨브 가스 반환을 방지할 수 있습니다;

5.6 사진기는 프로그램에 있는 테스트 과정을 관찰하고 저장할 수 있습니다.

5.7 19"는 분석 구조 화염 퍼짐 비율, 임계 흐름 비율 및 방열 비율을 측정할 수 있습니다.

5.8 정보 수집 체계는 화염 퍼짐 길이와 연소 특성의 이미지를 저장할 수 있습니다.

5.9 빛난 패널 가열기 체계는 불꽃 점화와 더불어 완전히, 자동화되고 안전 장치는, 모든 통제 시스템 폭발 방지 입니다;

5.10 IMO는 모든 구경측정, 테스트, 시험 결과를 인쇄한 (IMO, ISO) 더 쉬운허용합니다 (선택);

5.11 표준 통제 장, 컴퓨터 +Labview 지 통제 시스템; 공용영역은 더 친절하 시험은 지적입니다.
