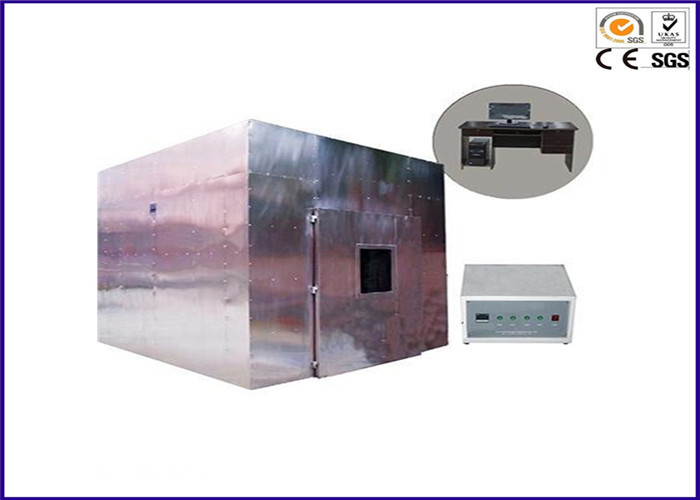

수평한 불타는 연기 조밀도 검사자 L3000 * W3000 * H3000 Mm IEC 61034 GB/T 17651

IEC 61034 GB/T 17651 케이블과 철사 수평한 불타는 연기 조밀도 검사자

신청:

정의한 조건 하에서 점화하는 케이블의 연기 조밀도를 결정하기 위하여 불타는 연기 조밀도 검사자에, 케이블을 다십시오. 이 연기 조밀도 검사자는 케이블 광학 섬유 케이블의 화염 연소 또는 화염 연소 상태에서 풀어 놓이는 연기의 수평한 연소를 위해, 연기의 광선 전송 비율 다른 케이블을 비교하기 위하여 사용될 수 있습니다 이용됩니다 또는 판단은 방법의 특정한 필요조건에 따라 입니다

기준:

IEC 61034-1, IEC 61034-2, BS 6853, GB/T 17651.1, GB/T 17651.2

명세:

1. 연소실:

1.1 전체 입방체 연소실을 구성하는 측 부류에서 고쳐지는 두껍게 SUS304 1.5mm 스테인리스를 사용하는.

1.2 내부 차원: L3000 * W3000 * H3000 (mm)

1.3 구조: 각 세트에 관련된 벽의 양쪽에서 유리제 관측 창을 가진 정면, 투명한 바다표범 어업 창, 크기: 100mmx100mm, 그래야 광속, 2150mm의 지상 고도에서 밀봉된 창의 센터를 통해서 가벼운 측정 장치의 수준. 열려있는 것의 바닥 다수 환기 구멍, 100x500mm (50 평방 센티미터)를 위한 환기 구멍

1.4 바닥에는 6개의 바퀴 및 6개의 피마자가 있습니다

1.5 지붕은 배기 엔진 장비됩니다.

2. 광학적인 측정 체계:

2.1 광원: 수입된 석영 할로겐 램프, 명목상 힘: 100W 명목상 전압: 12V 명목상 광학적인 반환: 2000년 ~ 3000Lm

2.2 수신기: 조명 (CIE) 광도계에 국제 위원회가 스펙트럼 반응에 의하여 일치합니다.

2.3 임명: , 방진 창의 다른 끝은 1개의 끝에 150의 관의 길이에 설치해, 관 벽 광택 있는 검정, 반사 방지입니다.

2.4 가벼운 투과율 0%는 완전하게 처음부터 끝까지 막기 없이 처음부터 끝까지 아무 빛도, 100% 광선 전송 없습니다.

3. 표준 불 근원:

알콜의 3.1 1.0L 알콜 근원: 90% 에타놀, 메탄올 4%의 물 6%

3.2 알콜 판 (점화 배): 스테인리스 간격 1.0mm의 바닥: 210x110mm의 윗 표면: 240x140mm의 고도 80mm,

3.3 임명 위치: 100mm의 고도를 가진 배경에서 설치되는 알콜 판, 그래야 공기 순환.

4. 연기 혼합:

균등하게 배부되는 연소실에서 연기가 나는 탁상용 팬의 사용. 250mm의 지상 고도에서 팬 갱구 거리, 벽 500mm와 더불어, 작은 공기 양 당 7개 입방 미터. 시험 도중 공기는 팬에 의해 수평으로 불어졌습니다.

5. 대조 시험:

목적은 연소실을 필수 온도, 연소실 온도에 불타는 알콜 램프를 달성하기 위하여 조정하기 위한 것입니다: 25 ± 5 ℃.

6. 온도 측정기:

지상 지상 고도 1.5M에서 문에서는, 온도 감지기를 가진 벽에서 0.5M 멀리. 실험실 온도를 감시하십시오.

7. 무작위 부속품:

7.1 투과율 측정 소프트웨어의 세트를 포함하고, 곡선과 보고를 출력할 수 있습니다.

7.2 컴퓨터 및 인쇄 기계를 포함하여: Lenovo 상표 컴퓨터 구성은 다음과 같이 입니다: CPU: E4300 어미판: ASUS P5KPL 기억: 킹스턴 2G

7.3 하드드라이브 160G 전시: 15 인치 LCD 광 드라이브: 삼성 DVD

7.4 스테인리스 배기 장치에. (강한 연기 및 전기 통제 문을 사용하는 보이는 것과 같이)

7.5 계기 실험실에 의하여 추천된 크기를 두십시오: 4.5Mx 깊은 4Mx 깊은 4Mx 길이 6m

7.6 실험실 실내 온도 필요조건: 25 +5 ° C

8. 사용의 환경 조건:

8.1 지상 매끄럽고, 잘 송풍한, 불연성, 폭발성의, 부식성 가스 및 먼지.

8.2 가까이에 강한 전자기파 근원이 없습니다.

8.3 장비의 주위에 적당한 정비 공간을 남겨놓으십시오.

8.4 온도: 5 ° C에 30 ° C.

8.5 공기의 압력: 86 ~ 106kpa.

8.6 AC220V/50HZ.

8.7 전압 변동 범위: 220V ± 10%.

8.8 빈도 허용가능한 변동 범위: 50Hz ± 1%.

8.9 사용자가 임명 위치에 있는 대응 수용량의 공기 그리고 전원 스위치를 형성하도록 요구됩니다, 이 스위치는 장비에 의해 자주적으로 사용되고.

8.10 장비가 작동되지 않을 때, 환경의 온도는 0 안에 지켜져야 합니다 ~ 45 ℃.
