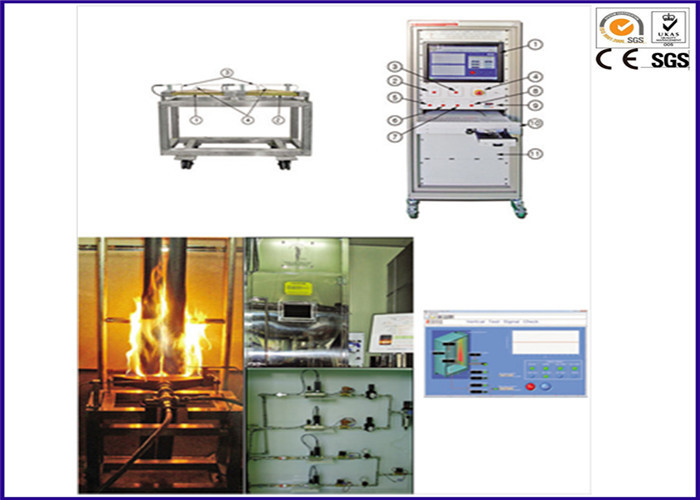

실험실 불 시험 약실, 다발로 만들어진 케이블 수직 화염 퍼짐 시험

IEC 60332-3 실험실 불 시험 장비, 다발로 만들어진 케이블 수직 화염 퍼짐 검사자

소개:

다발로 만들어진 케이블 수직 화염 퍼짐 검사자는 검출하기 위하여 전파된 수직 화염을 위한 지정된 조건 하에서 수직으로 거치해 이용되 뭉치 케이블 광학 섬유 케이블의 능력을 금하. IEC60332-3-10에 따라: 2000년,

기준:

UL1685, IEC 60332-3-10, EN 50399, GB/T 18380.31

통제 시스템:

1. PLC withlarge 스크린 터치스크린 통제 시스템;

2의 automaticignition 체계, 자동적인 타이밍; 시기를 정하는 범위 999min의 정확도 1s;

3의 자동적으로 저장되는 실험적인 datais, 자유로운 조회;

4, 40 분, 1hour timekeeping 신호;

5의 전기 기중기 상승을 가진 specimenmounts.

기술적인 모수:

1. 스테인리스 시험 약실의 내부 차원: 1,000 (W)×2,000 (D) 격리된 무기물 모직 물자로 보충되는 ×4,000 (H) mm
2. 시험 약실의 더 낮은 단면도에, 800가 있습니다 (W) x 400 (공기를 공급하기 위하여 D)는 약실의 정면에서 150mm 위치에 구멍을 치수를 쟀습니다
3. 정상의 배출 구멍: 300 (W) ×1, 000의 (D) mm
4. 넓은 스테인리스 사다리 차원: 500 (W) ×3, 500 (H) mm; 양: 1
5. 표준 스테인리스 사다리 차원: 800 (W) ×3, 500 (H); 양: 1
6. 표준 프로판 가열기 장치를 끈으로 동이기의 2 세트
7. 벤투리 가스 섞는 장치의 2 세트
8. 0.1 MPa에 프로판과 공기의 압력을 맞출 수 있는 압력 계기와 압력 감소시키는 벨브 장치,
9. 로터미터: 가스 교류를 조정하고 놓기를 위해 사용하는
10. 사용자가 정상에 시험하기도록 편리한 약실 몸에 강철 사다리 그리고 손잡이지주가 있습니다,
11. 항공 보급이 수동으로 닫을 수 있다 그래야, 공 벨브 장비하는
12. 화염 시험 시간을 자동적으로 놓거든, 그때까지 항공 보급은 자동적으로 차단될 수 있습니다
13. 내부 온도를 나타내는 약실 안쪽에 거치된 K 열전대
14. 강제적인 불 - 장치 진화
15. 자동적인 드는 장치

명세:

1의 약실의 크기: 1,165 (w) × 2,165 (d) × 4,350 (h) mm

2의 장치 크기: 600 (w) × 750 (d) × 1,600 (h) mm

3의 힘: AC 220V, 50/60hz, 15A

4의 무게: 1,500kg
