건축 제품을 위한 실물대 수직 내화성 시험 장비

ASTM E119 ISO 834 대규모 수직 내화성 가연성 시험 장비

일반 묘사

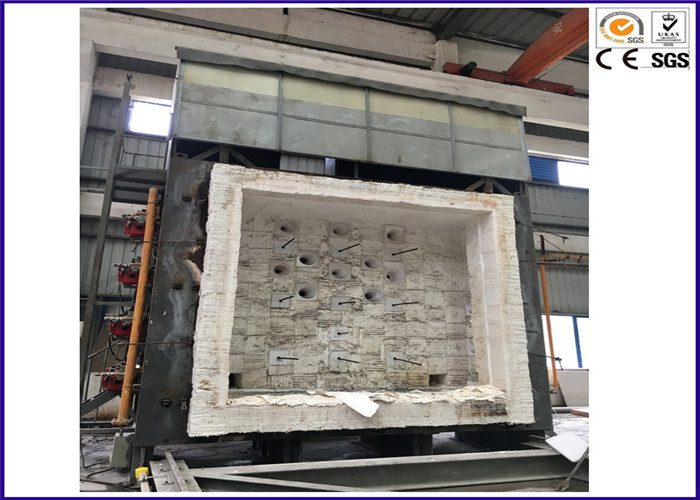

액체 기체 연료를 채택하기 위하여 디자인된 실물대 수직 내화성 시험 로는 그리고 1개의 얼굴에 성분을 분리하는 수직의 난방도 할 수 있습니다

로 안대기는 1000 이하 kg/m3and가 이들 로의 내부에 드러낸 표면의 70% 이상 구성하다의 조밀도를 가진 내화물으로 이루어져 있습니다.

로는 주문품 불 노출 조건을 CEN, ISO 및 IMO 기준의 필요조건에 열 노출에 관하여 제공하고 압력을 가하고 따르기 위하여 입니다.

최소한도 내부 약실 차원은 mm 깊은 4000 mm 폭 x 3000 mm 높은 x를 1000 측정합니다.

이 실물대 내화성 시험 로는 모듈 단위에 있는 공장에 건축되고 40ft HC 콘테이너에서 발송될 것입니다. 도착에, 모듈 단위는 고객이 준비한 강한 기초에 조립될 것입니다.

로 강철 케이싱

로 케이싱은 튼튼한 사용법을 위해 디자인된 구조 강철 단면도와 판으로 만들 것입니다. 강철 플레이트는 강철 C 수로, 나 광속으로 강화되고 구멍이 가열기, 열전대, 압력 조사를 케이싱에 제공되는 지역, 보기를에, 특히 가열하게 만기가 된 구조상 찡그림을 반대하는 강철 단면도는 향합니다.

던지기 철판은 로의 정면 외부 얼굴에 강한 시험 견본 감금 구조를 거치하기 위하여 표면을 제공하도록 도망합니다.

자동 폐쇄 롤러 죔쇠의 4 세트는 시험 견본 감금 구조가 안전하게 로의 정면에 붙드는 것을 허용하도록 설치됩니다.

로 절연제

로 다루기 힘든 안대기는 뜨거운 얼굴에 900 kg/m3의 조밀도를 가진 1430°C에 평가되고 찬 얼굴에 섬유판 절연제에 의해 역행된 격리 내화 벽돌을 구성되어 있습니다. 1200년 °C의 온도에, 로 외부 케이싱 온도는 75 °C, 불 시험으로 2 시간보다 더 높지 않을 것입니다.

고열은으로 오프닝의 둘레에 따라서 1600년 °C에 섬유 강화한 다루기 힘든 castable 정격으로 만든 구획을 방어적인 로에 거치되는 시험 견본 구조의 일정한 마포를 저항하기 위하여 표면을 제공하도록 설치될 것입니다 미리 틀에 넣어 만들었습니다.

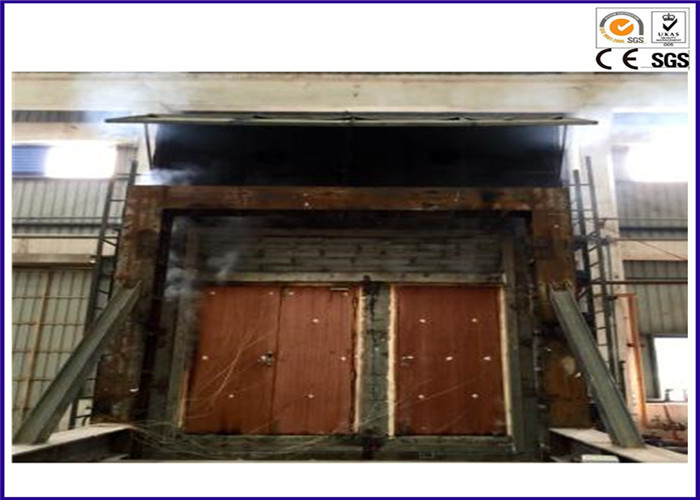

보기 항구의 4 세트는 후에 로에 통신수는 불 시험 도중 시험 견본의 완전한 전망이 있는 허용하기 위하여 벽으로 막습니다 둘 것입니다. 보기 항구 집합은 명확한 석영 유리 접시로 만들고, 공냉식 울안으로 수용되고 열 손실을 방지하기 위하여 격리됩니다.

차단기를 포함하는으로 배출 오프닝 및 굴뚝 가스 떨어져 포획은 128 kg/m3의 조밀도를 가진 낮은 열 대량 세라믹 섬유 절연제로 일렬로 세워질 것입니다.

로에 사용된 모든 내화물은 순환적인 난방 및 냉각을 저항할 수 있을 것입니다

그리기

외부로 케이싱은은 색깔 고열 페인트로 그려질 것입니다.

압력 통제 시스템

3개의 자동화된 내열강 차단기는 추출물 굴뚝으로로 약실 내의 압력의 전반적인 통제를 가능하게 하기 위하여 건축될 것입니다. 조정가능한 추출물 항구는 또한 적출 비율을으로 약실 내의 다른 위치에 변화되는 가능하게 하도록 제공될 것입니다. 자동화한 강철 차단기는 불 시험 자료 관리 체계를 통해 지정된 통제실에서 조정도 할 수 있을 것입니다.

연소 체계

, 6개 단위가 3 미터를 측정하는 노벽의 좌측에 x 오른쪽에 1.3 미터 그리고 다른 6 설치될 12개의 사용 전에 혼합된 LPG/천연 가스 가열기는 공급될 것입니다.

연소 장비는 이루어져 있을 것입니다:

12 – 가스 노즐 섞는 가열기

12 – 공기 균형 통제 벨브

12 – 가스 균형 통제 벨브

12 – 안내하는 가스 규칙

12 – 가열기에 가스 차단 밸브

12 – 완전히 자동적인 가스 버너 안전 제어

12 – 불꽃 점화, 변압기 및 케이블

12 – 자외선 스캐너

12 – 가동 가능한 공기관

12 – 가동 가능한 가스관

12 – 수동 공기 나비 벨브

3 – 주요 가스 잠근 벨브

6 – 연결관을 가진 가스압력 스위치

30 – 가스 압력계

3 -- 공기 가스 마이크로 비율 벨브

3 -- 연소 공기 송풍기

3 -- 주요 가스 여과기

3 -- 주요 가스 규칙

가열기는 자연 또는 액화 석유 가스도 사용을 위해 적당할 것입니다 (순서의 때에 고객에 의해 확인되기 위하여)

모든 가열기는 상기 선발된 그들을 포함하여 표준 안전 특징으로, 갖춰지고, 국부적으로 가스 보안 규정에 따를 것입니다.

가열기 구획은 80% 반토 명목상으로 구성하고 있는 castable 물자에서 제조 이고 시험의 이 유형 지휘와 관련된 일정한 열충격을 저항할 수 있을 것입니다.

가스와 공기 유통 기구

3개의 공기 부는 팬은으로 연소 체계에 공급 공기에로 대기권 최소한도 산소 수준에 관한 불 시험 표준 요구에 응하는 산소로 처리하기 위하여 제공되고.

팬은 노 제어 방에 있는 연소 제어반에게서 운영할 것입니다.

모든 상호 연락 공기 pipework는 취급의 용이함을 위한 공장에서 조립식으로 만들어지고 위치에 연결될 것입니다. 팬은 차단기를 고립시키기로 공급될 것입니다.

제작 이전에, 주요 가스 잠근 벨브에 연결을 가진 모든 내부 가스 배관의 여정은 고객에 실험실 건물의 배치도 일치하기 위하여 토론될 것입니다. 주요 잠근 벨브는 가스 공급 체계에 공급되고 연결될 것입니다.

가스와 공기 유통 기구는 국가에 있는 모든 안전 수요에 따를 것입니다. 모든 가스와 공기 배관은 국제적으로 동의한 ID 색깔에서 그려질 것입니다.

적출 체계와 굴뚝

적출 체계는 제공되고 시험 도중 로에서 굴뚝에 뜨거운 연소 가스의 철수 비율을 통제하기 위하여 물속에 쑥 잠겨 추출물 팬 및 굴뚝을 포함할 것입니다.

적출 팬은 자동 적이고 수동 조작 형태에 놓일 수 있는 스위치에서 통제실에서, 활성화될 것입니다.

추출물 팬과로 사이 모든 배기 개스 덕팅은 조립식으로 만들어진 강철 단면도에서 건설하고 위치에 조립될 것입니다. 덕팅은 일정한 난방을 저항하기 위하여 격리되고 배치 발포의 전형 냉각 주기는, 내화성 시험 타자를 칩니다. 덕팅의 외면은 부식에 대하여 보호를 위한 고열 페인트로 그려질 것입니다.

초안 유도 물질은 팬의 작용 온도의 그것을 통과하는 아래로 가스의 온도를 추출물 팬으로 감소시키기 위하여 배기 개스를 묽게 하도록 공급될 것입니다. 이 저온 배기 개스는 굴뚝으로 그 때 철수될 것입니다.

950mm의 내부 직경 및 지붕의 중대한 시점의 위 3 미터의 최소한도 고도가 있는 굴뚝은 고객에 의해 요구하는 경우에 수 있습니다, 공급될, 또는 우리는 고객에게 그를 위치에 이를 그 자신 건설하는 가능하게 하도록 그림을 공급해서 좋습니다. 이 굴뚝은 온화한 강철에게서 할 것입니다. 독립 구조로 서있는 것을 디자인했습니다, 고객은 바람 하중과 토양 타협 때문에 뒤집히기를 위해 디자인된 기초를 준비해야 합니다. 실험실 직원에 그을리는 것을 상해는 고도 3 미터까지 막기 위하여는, 굴뚝 격리될 것입니다.

굴뚝 및 덕팅의 디자인 그리고 제작을 위한 인용은 일단 실험실 건물에 정보가 유효하면 제공될 수 있습니다.

플랫폼/보도

보기 항구와 로의 측 그리고 후방에 있던 모든 기계 사용에 안전하고 편리한 접근을 허용하기 위하여 디자인될 완전한 플랫폼/보도는 공급될 것입니다. 집합은 통신수와 클라이언트에 의해 적합한 손잡이지주 및 kickplates로 안전 사용을 지키기 위하여 제공될 것입니다. 보도의 표면은 그것을 사용해 인원의 극소화에게 미끄러지기를 위한 지급을 포함할 것입니다.

판 온도계

관련된 CEN 기준에서 명기된 것과 같이 9개의 판 온도계는, 견본의 드러낸 지역의 비행기에 균일한 간격 제공되고 일 것입니다. 로에 있는 온도계의 위치는 관련된 CEN 기준의 필요조건을 만족시킬 것입니다. 온도계는 시험 지금까지로 온도의 감시 그리고 기록을 가능하게 하는 전산화한 정보 수집과 자료 처리 체계에 연결 가능할 것입니다.

로 열전대

주어져 관련된 IMO 시험 방법에서 명세를 달라고 하는 9개의로 열전대는, 제공될 것입니다. 로의 후방 벽을 통해서 필수 위치에서 그(것)들을 찾아내는 준비될 것입니다. 그들은 적합한 방열 배관에 의해 시험 도중 찡그림을 극소화하기 위하여 보호될 것입니다. 열전대는 전산화된 정보 수집과 자료 처리 체계에 시험 지금까지로 온도의 감시 그리고 기록을 가능하게 하기 위하여 연결될 것입니다.

기계 사용 연결 상자

기계 사용 연결 상자는 모든 기계 사용을 최소한도 노력과 연결되는 가능하게 하도록 로에서 열에서 보호되는 로에 편리한 위치 이 것, 위치에서, 제공될 것입니다. 상자는 시험 항상 기계 사용의 감시 그리고 기록을 가능하게 하기 위하여 전산화된 정보 수집과 자료 처리 체계에 차례로 연결될 지정된 통제실에 있는 대응하게 열거된 연결에 다핵에 의해 연결되는 개인적으로 열거한 연결을 포함할 것입니다.

주위 온도 온도계

시험 이전에 그리고 도중 실험실의 주위 온도 감시하고 전산화된 정보 수집과 자료 처리 체계에 기록하기를 위한 주위 온도 온도계는 시험 지금까지 온도의 감시 그리고 기록을 가능하게 하기 위하여 제공되고 연결될 것입니다.

압력 변형기

2개의 압력 변형기는 적합한 위치에서 관련된 기준의 필요조건을 만족시키기 위하여 제공되고 있을 것입니다. 변형기는 위치 사이 움직일 수 있고, 필요하면, 전산화한 정보 수집과 자료 처리 체계에 미리 결정한 간격으로 산출의 감시 그리고 기록을 가능하게 하기 위하여 연결될 것입니다.

산소 해석기 두드리는 점

산소 농도 정기적으로 간색하고 내화성 시험 도중 로에 측정하기를 위한 준비될 것입니다.

연결을 가진 영원한 표본 추출 선은 산소 해석기를 불 시험 자료 관리 체계에서 기록되고 모니터 스크린에 표시된 해석기에서 생성된으로 가스 및 신호를 간색하기 위하여 연결되는 가능하게 하도록 제공될 것입니다

개악 측정기

그들의 센터에 그들의 원위치에서 견본의 편향도 측정을 위한 휴대용 레이저 장치는 제공되고 관련된 CEN 기준의 필요조건에 따를 것입니다.

시기를 정하는 장치

시험 도중 직원을 시험해서 쉽게 보일 수 있고 명확하게 시험 도중 견본의 사진에 눈에 보이는 큰 전시가 있는 시기를 정하는 장치는, 공급될 것입니다. 장치는 내화성 시험 자료 관리 체계에 통제 시스템와 동시에 시작한다는 것을 보증하기 위하여 연결될 것입니다. 장치는 가장 가까운 두번째에 경과 시간 표시 가능하고 1 시간에 1 초 안에서에 정확할 것입니다.
