수평한 대규모 불 시험 장비 BS 476는 불 상태를 위해 20를 분해합니다

BS 476는 20 대규모 불 시험 장비 수평한 내화성 검사자를 분해합니다

신청:

로는 유럽 갱도 불 대본에서 찾아낸 그들과 같은 조건을 시동하기 위하여 디자인됩니다. 어떤 윤곽든지에 있는 수직 선적 250 톤까지 및 100 톤까지의 수평한 선적은 가능합니다.

로는 1530.4로 평가하는, BS 476 부품 20-24, ISO 834, ISO 3008, ISO 3009 및 ASTM E119에 내화성 제공 가능합니다.

특징:

로는 뒤에 오는 것 시험할 수 있습니다:

벽 견본 – 4580mm W x 3640mm H x 300mm D

지면 견본 – 4750mm L x 3775 W x 300 T

500mm W x 500mm D x 3000mm L – 란

광속 – 350mm W x 350mm D x 5000mm L

합성 패널 – 지정한 대로

T 광속 – 지정한 대로

갱도 성분 – 지정한 대로.

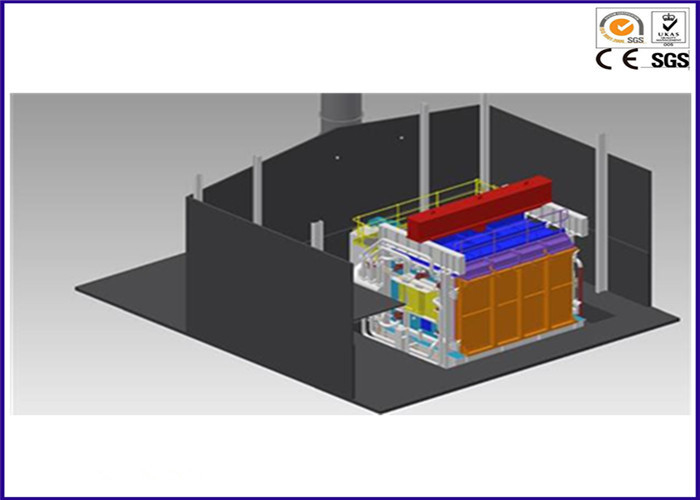

발사되는 로의 개념 설계

로는 뒤에 오는 불 곡선도 할 수 있습니다:

RijksWaterStaat, NL (RWS)

변경된 탄화수소, FR (HCM)

탄화수소 Eurocode 1 (HC)

RABT-ZTV (기차) G

RABT-ZTV (차), G

ISO 834 Cellulosic 건물

기준:

BS 476 (20-24), BS EN 1363년 (1-2), BS EN 1364년 (2), BS EN 1365년 (2-4), BS EN 1366년 (1-3), ASTM E 119, ASTM E 814, ASTM E 1966년, UL 263, UL 1709년, UL 1479년, UL 2079년, UL10 (B.C.), ISO 834 (1, 5-7, 9), ISO 6944 (1-2), ISO 3008

묘사:

집합의 물자 형성 부속의 내화성은 규칙에서 건축 성분의 성과 사정에 있는 값을 헤아릴 수 없는 공구 위에 의지했습니다입니다.

명세:

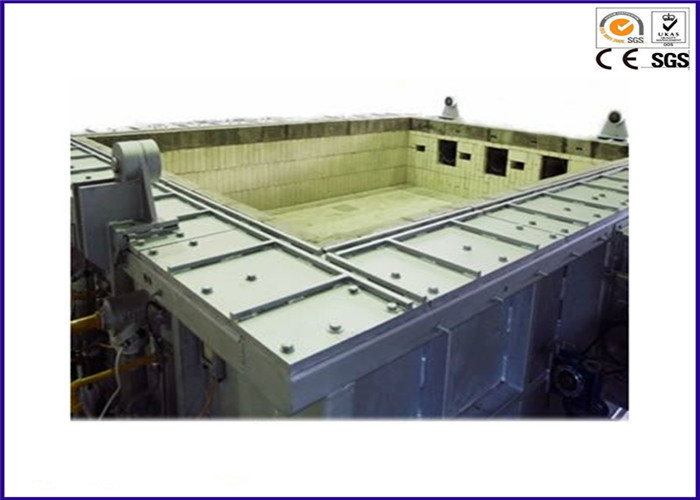

수평한 내화성 시험 로는 수평한 건축 집합, 란, 또는 지원의 내화성을 평가하기 위하여 필요로 한 기구 이고, 고열에 반항 노출에 물자의 능력의, 수평한 오리엔테이션에서 양을 정하기의 방법을, 제공합니다. 이것은 짐 방위 수용량 물자 및 체계의 불 견제 그리고 열 투과율을 제공하는 기능과 같은 다수 성과 성분을 평가해서 행해집니다.

1. 짐 방위와 비 짐 방위를 둘 다 실행하는 기능은 주문을 받아서 만들어진 감금 구조에서 거치되는 광속 및 수평한 시험 견본에 시험합니다.

2. 우량하고 안전한 건축 – 고열을 가진 벽 등을 맞댄 정박된 찬 얼굴 및 다루기 힘든 격리 벽돌에 격리 내화 벽돌, 다루기 힘든 castables 및 무기물 섬유판을 안대기를 함유하는 노벽은 뜨거운 얼굴에 제자리 구획을, 던졌습니다.

3. 윤곽을 그린 벽돌로 일렬로 세워지고 내화 물질로 정박된 이동할 수 있는 지붕은 원래 자리에 던졌습니다.

4. 가열하게 만기가 된 구조상 찡그림을 반대하기 위하여 강철 C 수로, 나 광속 및 강철 단면도에 강화되는 온화한 강철 플레이트로 만드는으로 케이싱.

5. 죔쇠의 최저 4 세트에 의해 장악되는 견본 감금 구조.

6. 통신수를 불 시험 도중 완전한 시험 견본을 전망하는 가능하게 하도록 방열 석영 유리로 만드는 4개의 전망 항구.

7. 경량 반토로 만든 미닫이 문은 격리한, 공냉식 구조 안에서 동봉합니다. 이것은으로 열 떨어져 보기 항구가 사용 중의 때 보호할 것입니다.

8. 다루기 힘든 분사구의 20 세트는 가열기 (10)의 2개 그룹을 섞습니다. 각 가열기는 액화 석유 가스를 이용하기 위하여 디자인되고 모든 연소 단위가 안전 장치 형태를 항상 수술한다는 것을 보증하는 화염 감독 단위를 비치하고 있습니다. 모든 필요한 화염 안전 시스템, 간헐적인 안내하는 체계 및 온도 감지기는 통합됩니다.

9. 로 연소 제어반은 자동 둘 다 완전히 및 수동 제어 형태를 수술하기 위하여 디자인됩니다. 가열기의 자동적인 점화는 1개의 누름단추식 전쟁 스위치의 사용을 통해 입니다. 이것은 BS에서 476 부품을 기술된 그것과 같은 미리 설치 난방 곡선에 근거를 둔 가열기를 20-24 EN 1363년 및 IMO 탄화수소 곡선 위로 시동합니다. 수동 가열기 통제는 개인적인 가열기를 마음대로 발화되는 가능하게 합니다.

10. 시험 지역 차원: 3000mm (w) x 4000mm (h) (d) x 1000mm
